Raspberry Pi 5専用 X1005 デュアル M.2 NVMe SSD シールド

デュアル M.2 NVMe SSD シールド

Frequently Buy Together

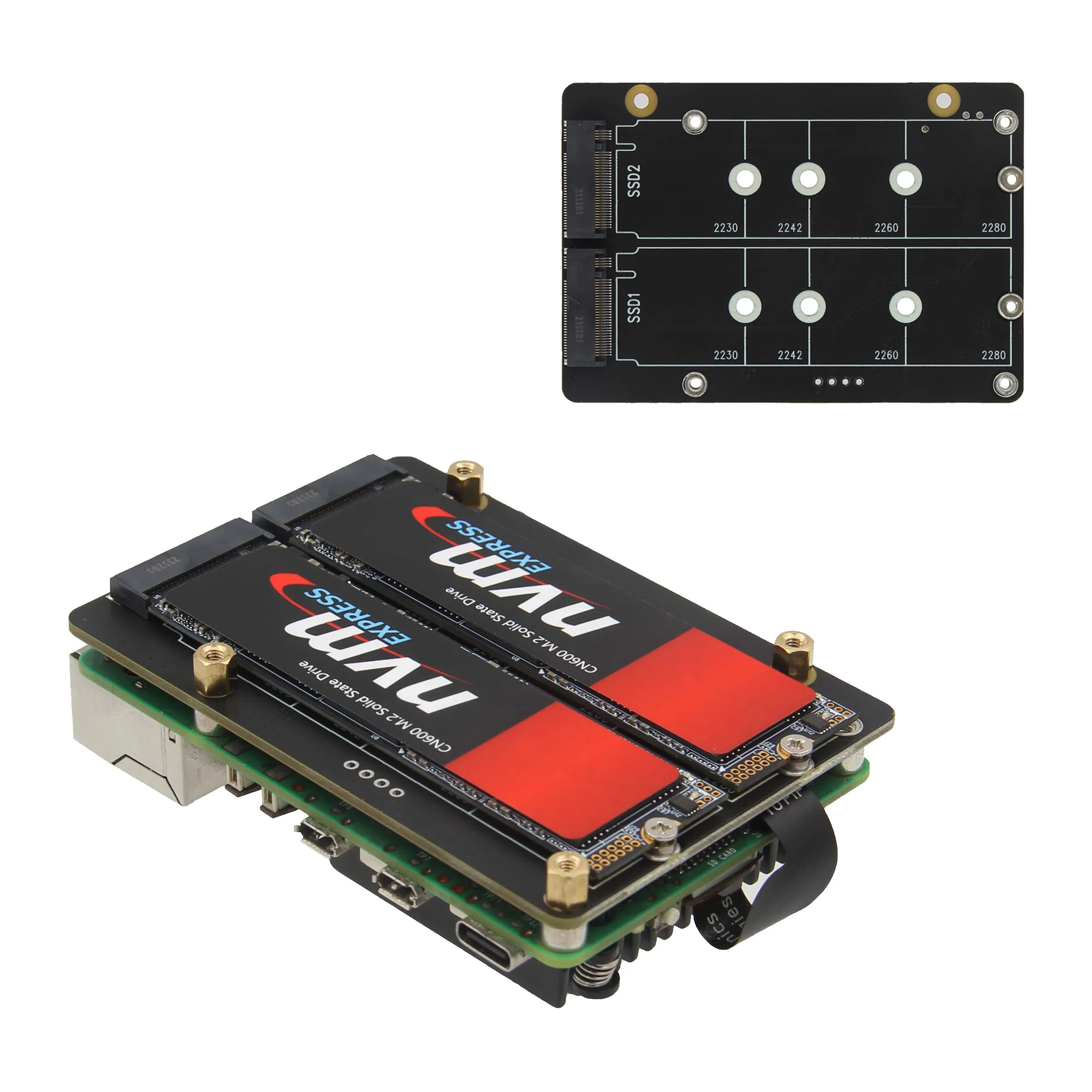

X1005 – Raspberry Pi 5 底面 NVMe SSD Hat

X1005 NVMe デュアルSSDシールドは、Raspberry Pi 5向けにシームレスで高速なストレージソリューションを提供します。洗練されたコンパクト設計により、複数の長さ（2280、2260、2242、2230を含む）のM.2 SSDをRaspberry Pi 5に簡単に取り付け可能です。PCIe 2.0インターフェースにより、最大5Gbpsのデータ転送速度を実現し、大量のデータを数秒で簡単に転送できます。

X1005はRaspberry Pi 5の底面に取り付けられるため、GPIOパススルーが不要です。これにより、お気に入りのHATを使用しながらNVMeシールドも同時に活用できます。さらに、Raspberry Pi公式のパッシブクーラーとシームレスに統合され、放熱性能を損なうことなく使用可能です。取り付け穴とスタンドオフが装備されているため、ソリッドステートドライブを保護しつつ効果的に熱を放散します。

デュアルSSDによる8TBの大容量

2230から2280までの多様なM.2 NVMe SSDフォームファクタに2ポートで対応。合計最大8TB（4TB + 4TB）のストレージ容量を提供し、大規模なプロジェクトやデータ集積に対応します。

HATとクーラーとの両立

Pi 5の底面に装着する設計のため、40PIN GPIOのパススルーを必要とせず、お気に入りのHATを同時に使用できます。

さらに、Raspberry Pi 公式のパッシブクーラーやアクティブクーラーとの完全な互換性を持ち、放熱性を損ないません。

安定した動作とAIサポート

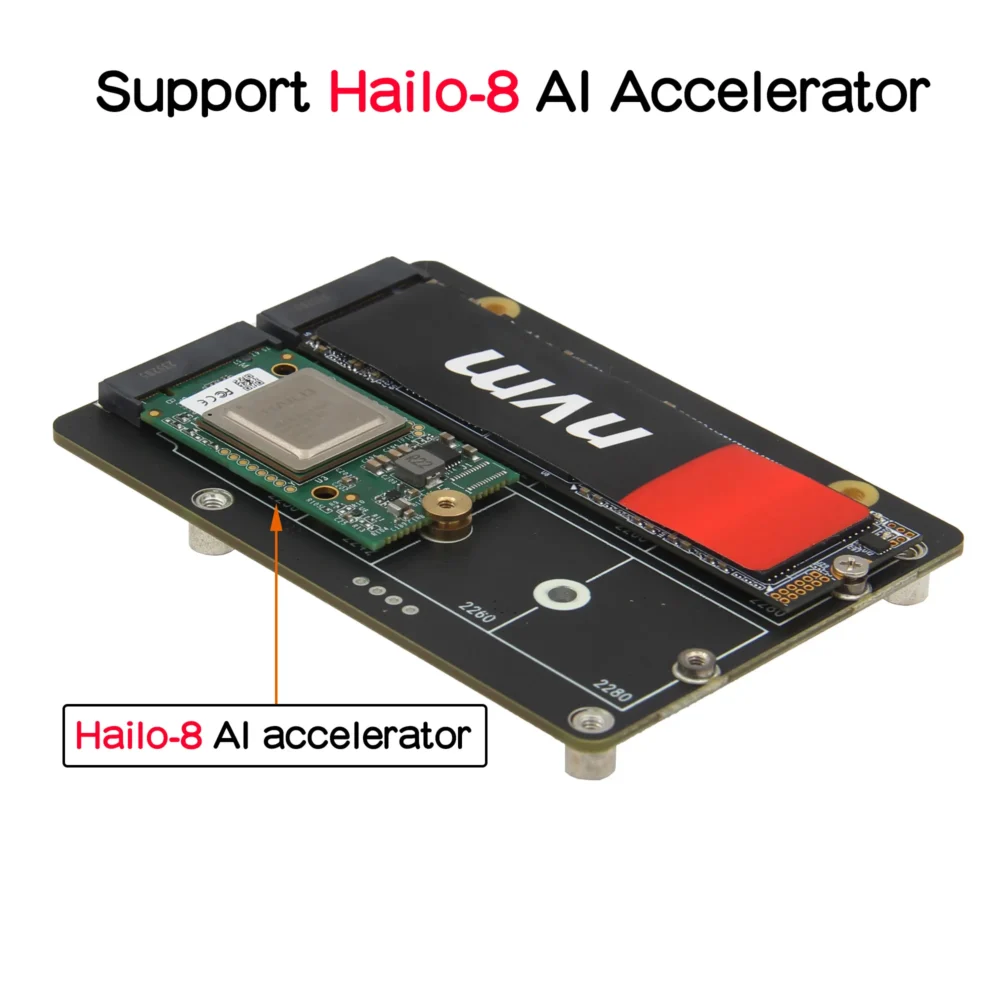

Hailo-8 AIアクセラレーターのサポートも視野に入れ、高度なアプリケーションにも対応。

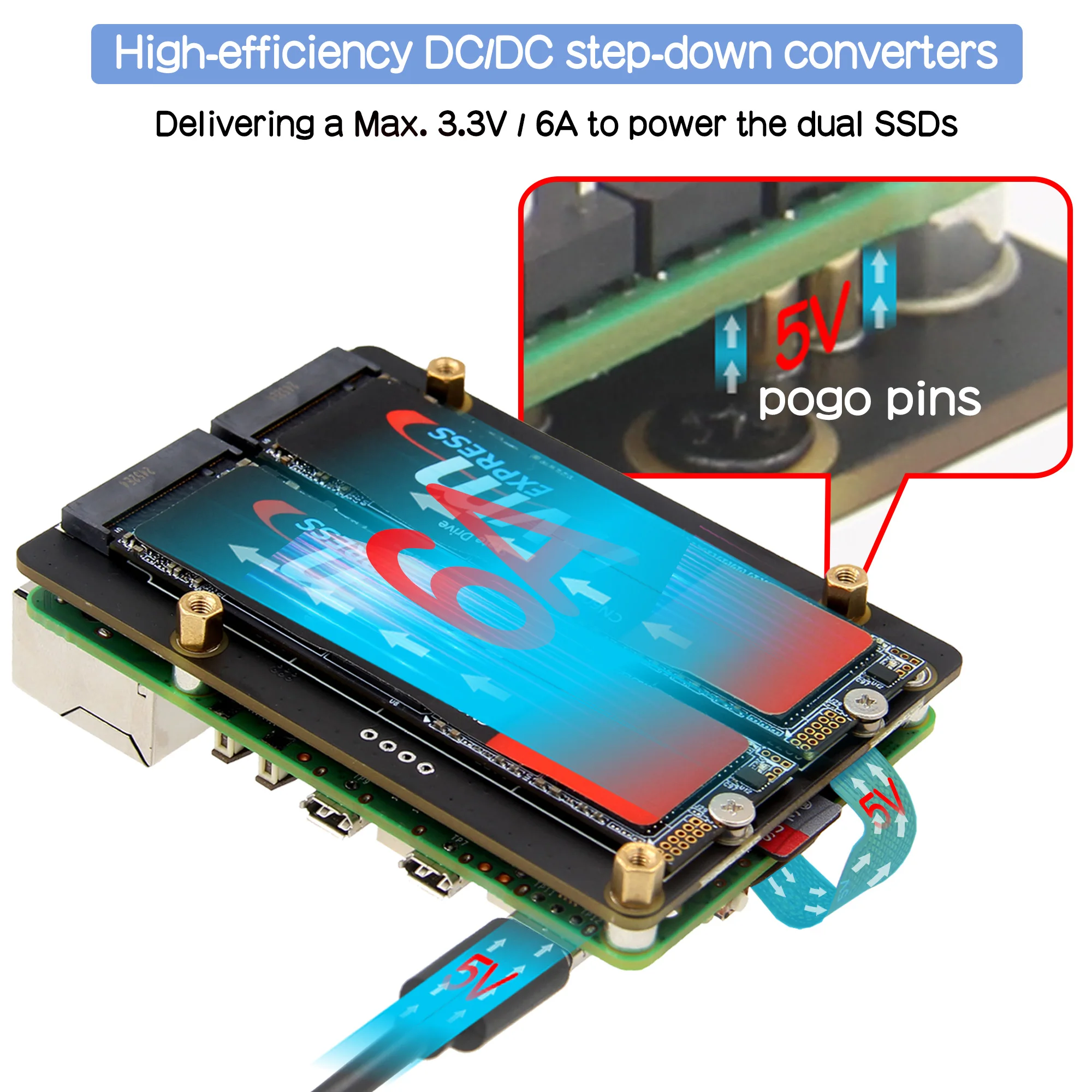

高性能PCIeパケットスイッチと、最大6Aを供給する高効率DC/DCステップダウンコンバーター2基を搭載。pogo pinとFFCの両方から給電し、SSDに安定した電力を供給します。

コア機能

• Raspberry Pi 5B 対応
• hailo-8 AIアクセラレータをサポート
• M.2 NVMe SSDによる最大8TB（4TB+4TB）のストレージ容量をサポート

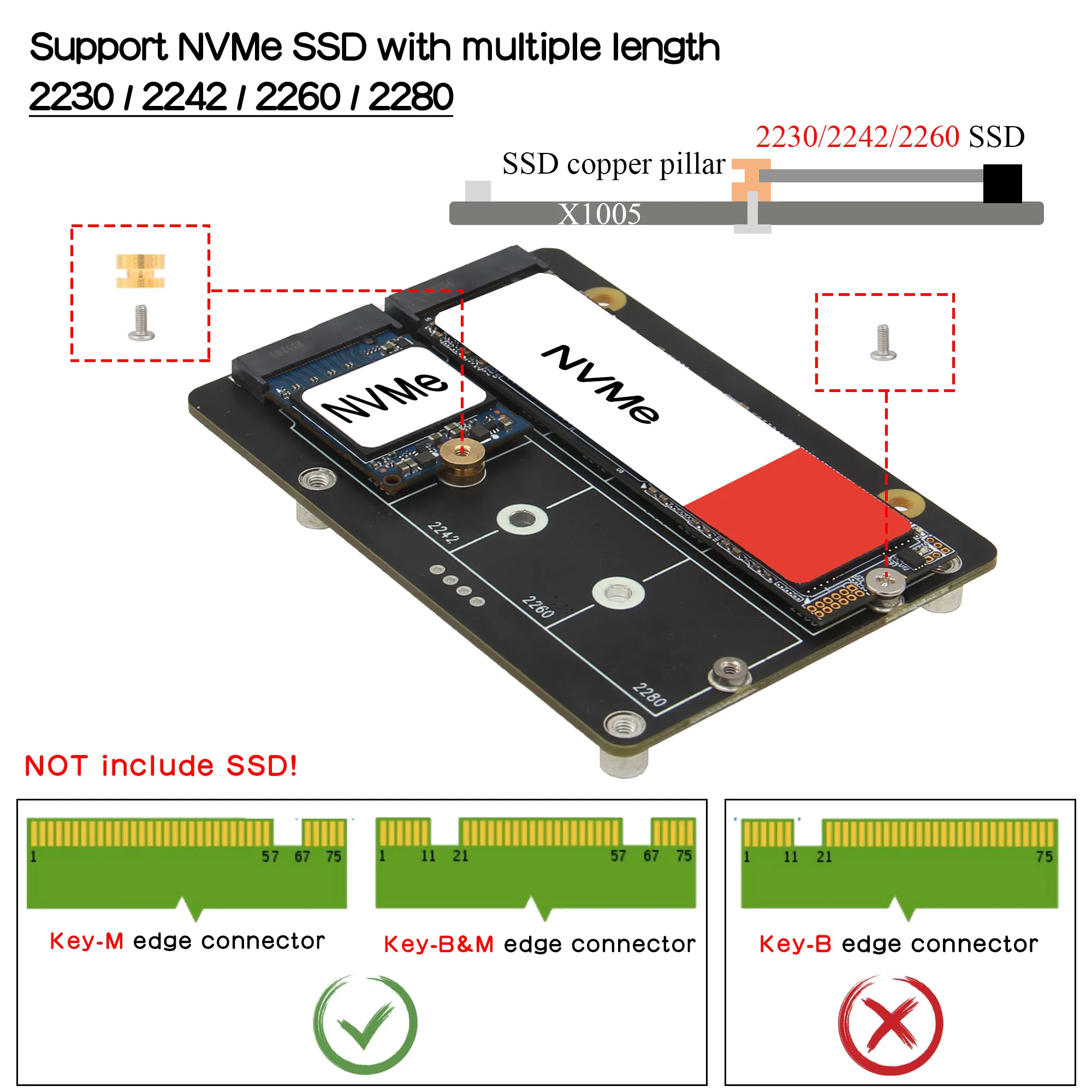

• 2280、2260、2242、2230を含む2種類のM.2 NVMe SSDフォームファクタに対応
• 高速データ転送と超高速起動を実現するPCIe 2.0 5Gbpsをサポート
• Raspberry Pi公式アクティブクーラーと完全互換

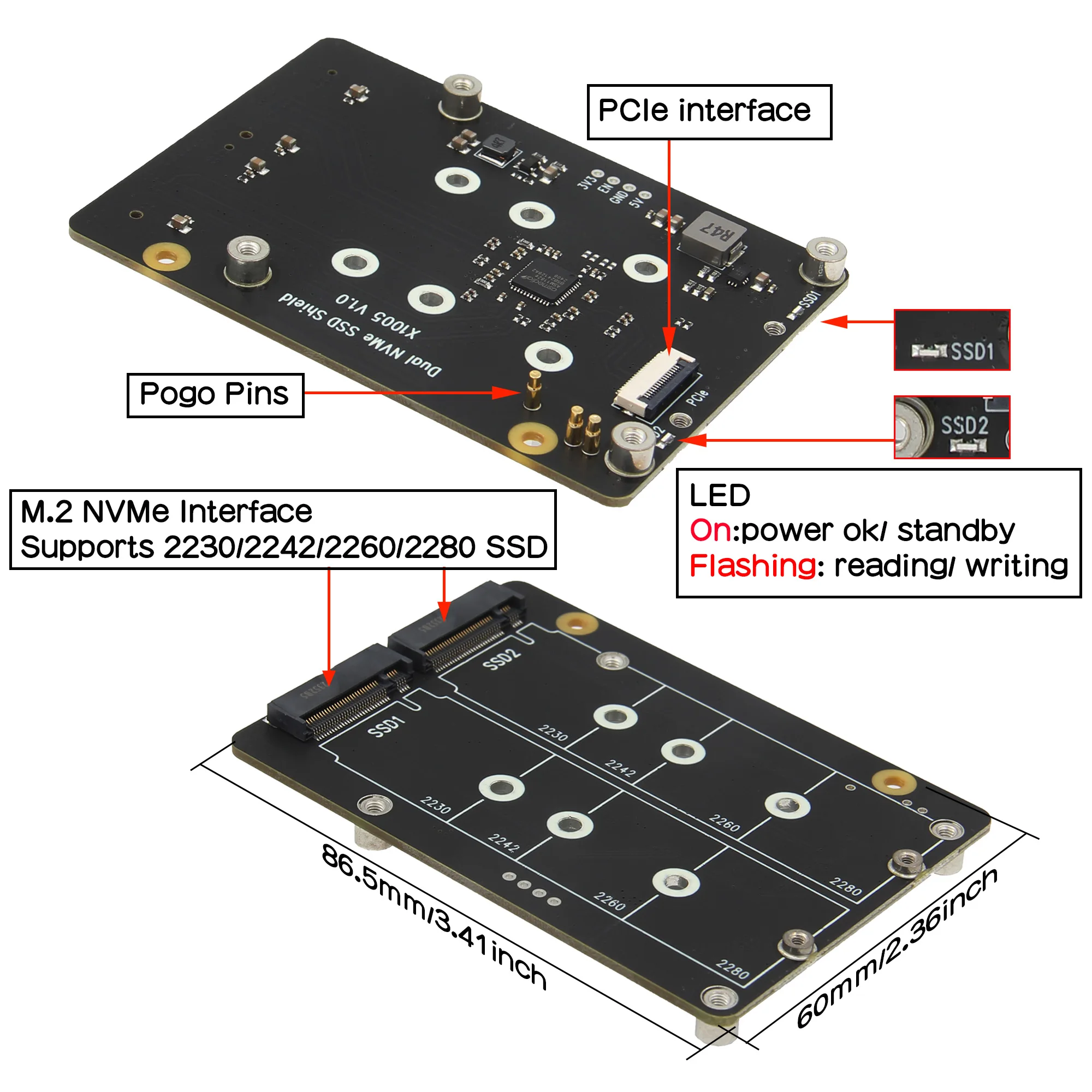

• 青色LEDインジケーターで電源状態とドライブ状態を表示
• 高性能PCIeパケットスイッチを内蔵
• 高効率DC/DC降圧コンバーターを2基搭載、最大6AでSSDを駆動
• 底面取り付け設計により、お気に入りのHATとの併用が可能
• ポゴピンとFFCの両方による給電で、十分な電力供給を保証
• 基板サイズ：86.5mm x 60mm

技術仕様

電源

• 5Vdc ±5% 電源をポゴピン及びFFC経由で供給、SSD駆動用に最大6Aの3.3Vに変換

ポート及びコネクタ

• PCIeコネクタ – 16ピン ピッチ0.5mm
• SSDコネクタ – M.2 KEY-M 67ピン

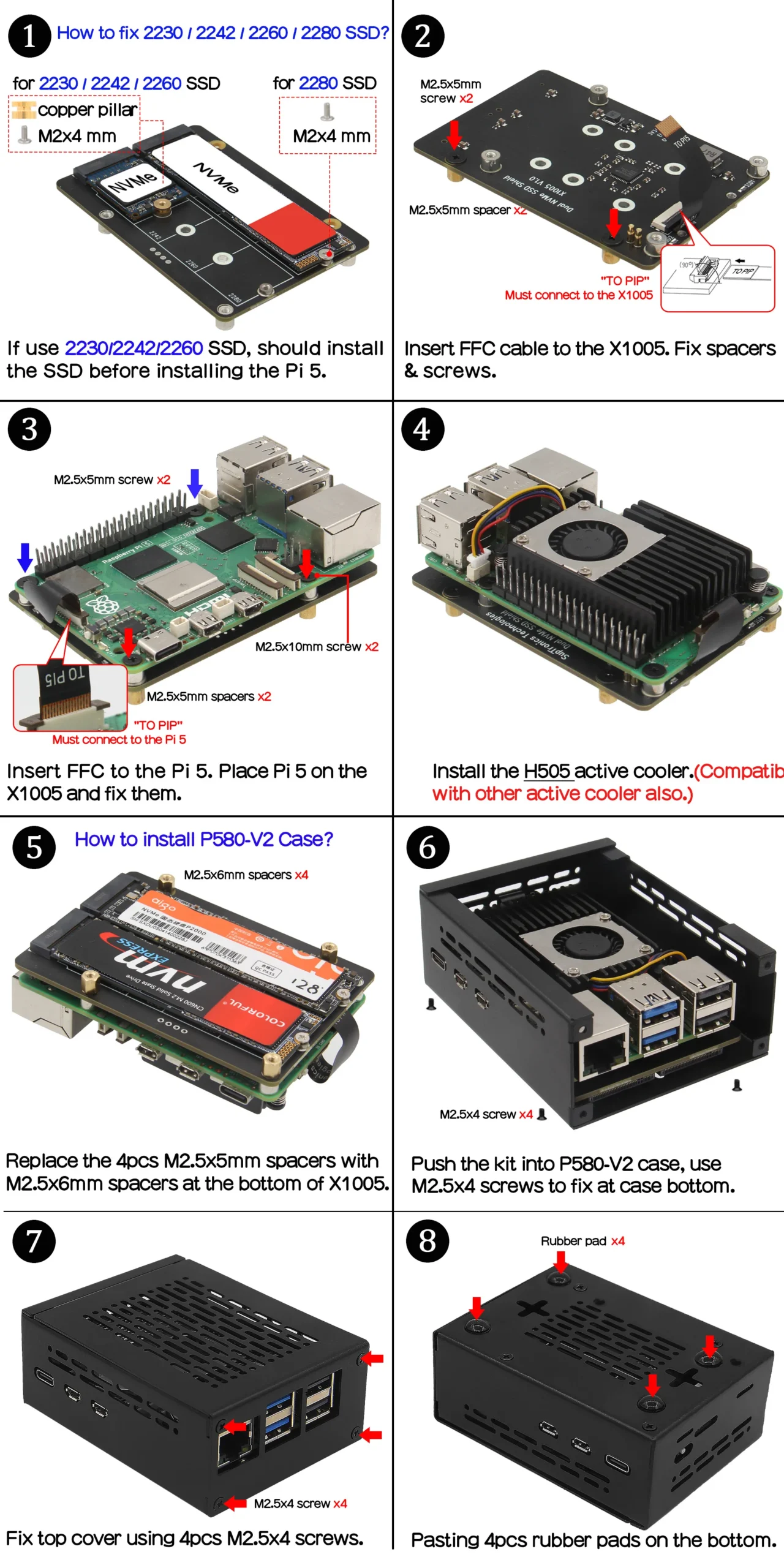

取り付けガイド

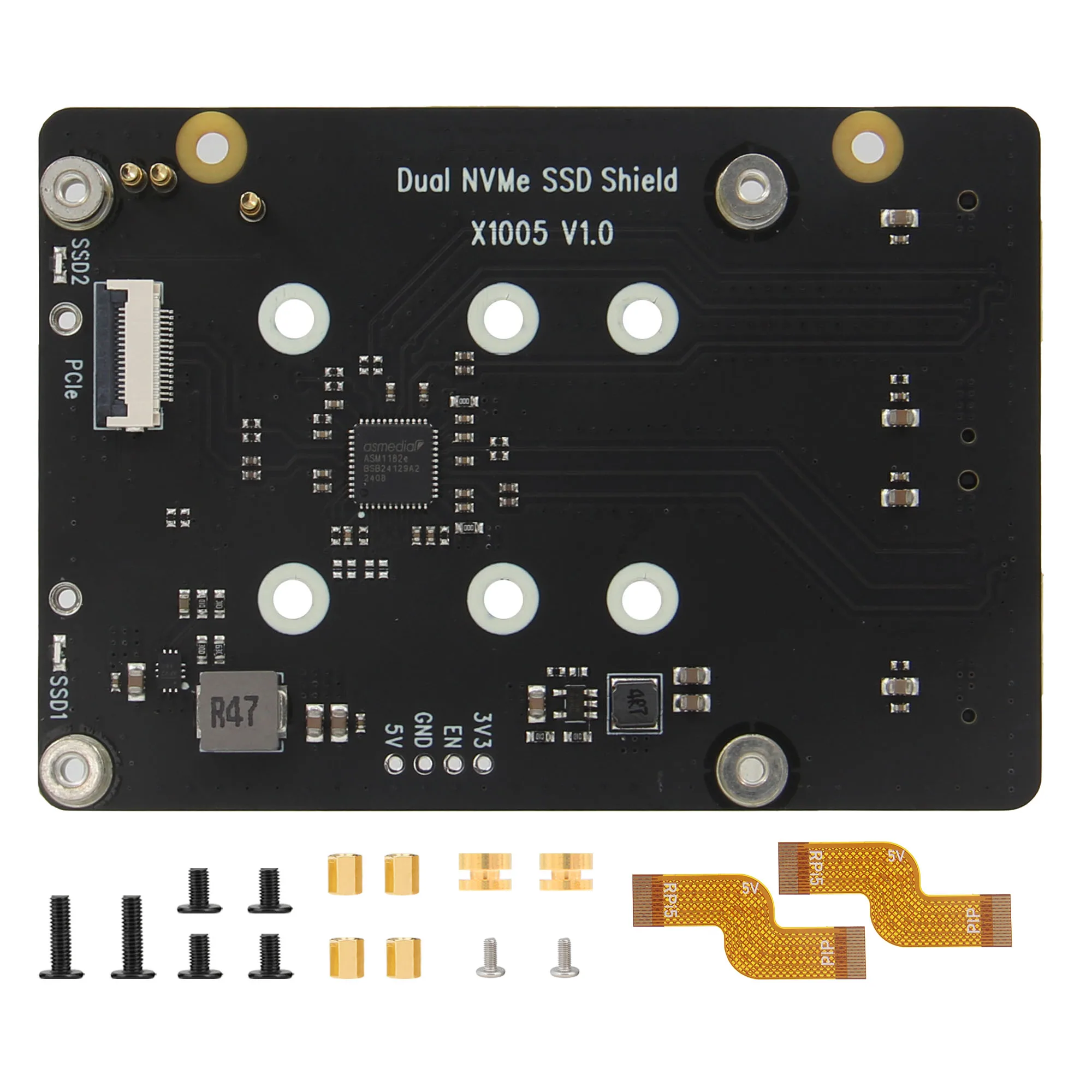

内容物

• X1005 V1.0 NVMeシールド ×1

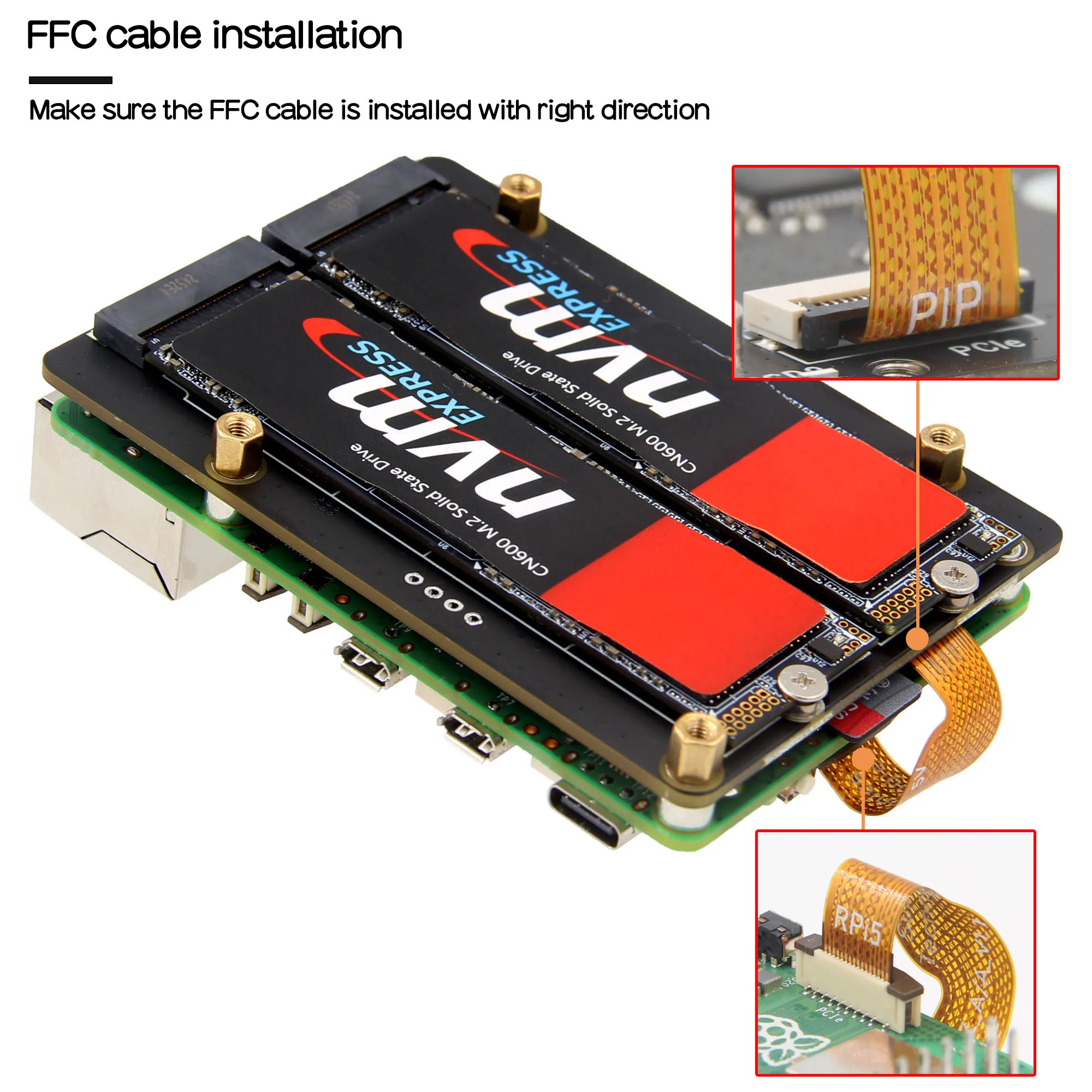

• PCIe FFC 37mm ×2
• ネジパック ×1
