Raspberry Pi RPI 3 4 Model B 3B Plus 4B Zero W WH対応 2CH 電源絶縁 CAN BUS 拡張基板モジュール HAT キット

¥4,058

  • MCP2515 と SN65HVD230 のデュアルチップを組み合わせたソリューションを採用し、2 チャンネルの CAN 通信を可能にします
  • 統合された力の分離、安定した隔離された電圧の提供は、隔離されたターミナルのための余分電源を要求しません
  • オンボードのデジタルアイソレータ、信号の分離はコミュニケーションをより安全、より安定した、およびよりよい反干渉にします
  • オンボードTVS(過渡電圧サプレッサ)ダイオード、ESD保護と過渡ピーク電圧保護を提供します
  • オンボード電圧トランスレータ、ジャンパによる3.3V/5V動作電圧の選択
  • オンボード120Ω端子抵抗, ジャンパーで設定可能
  • ブレイクアウトSPIコントロール・ピン、STM32/Arduinoなどのホスト制御ボードとの接続用
海外支店より発送
お届けまでおおよそ14日

在庫98個

商品コード: 1005001744929004 カテゴリー: タグ: ,

説明

Raspberry Pi対応2チャンネル CAN HAT

2チャンネル絶縁型CANバス拡張、マルチオンボード保護回路搭載

マニュアルとC/Pythonのサンプルが付属

マニュアル(英語)   www.waveshare.com/wiki/2-CH_CAN_HAT

何ができますか?

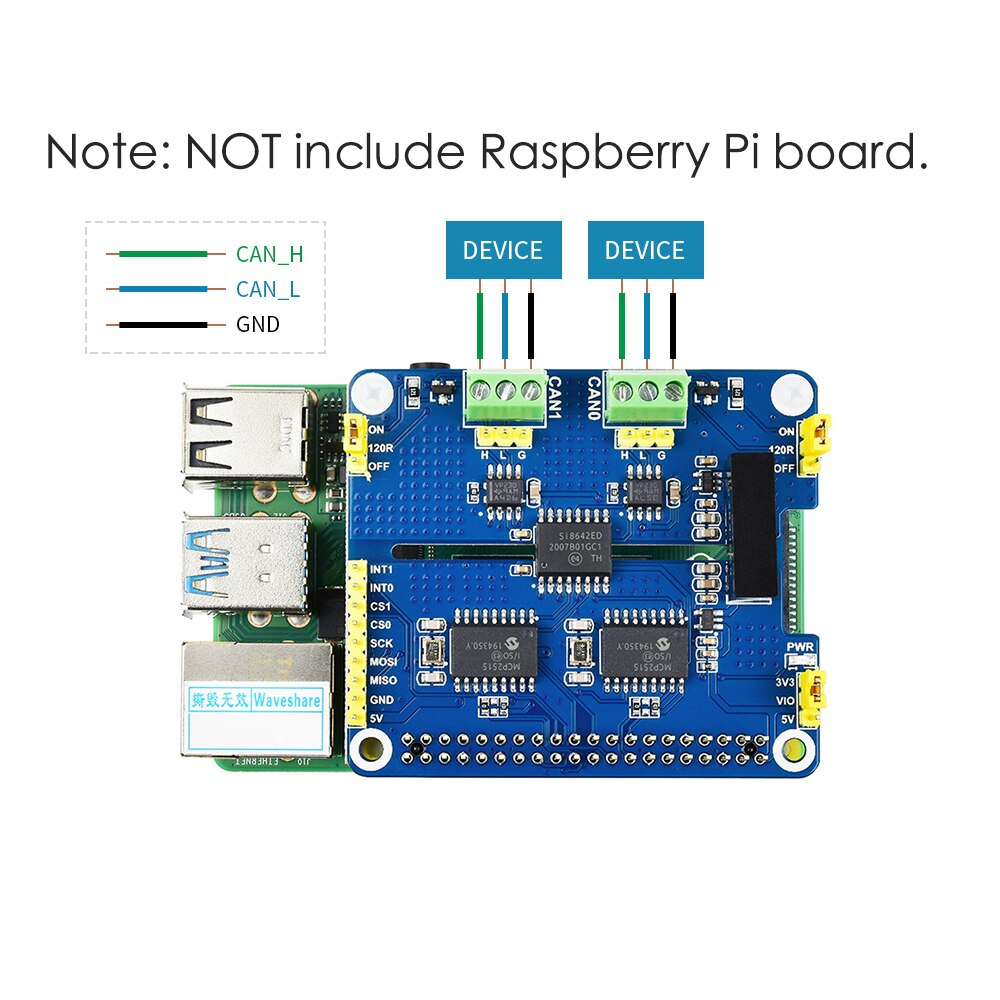

Raspberry Piで絶縁そして安定したCANバス機能を有効にできます

Raspberry Pi シリーズのためにデザイン

スタンダード Raspberry Pi 40PIN GPIOヘッダー、Raspberry Pi シリーズボードにカスタマイズ

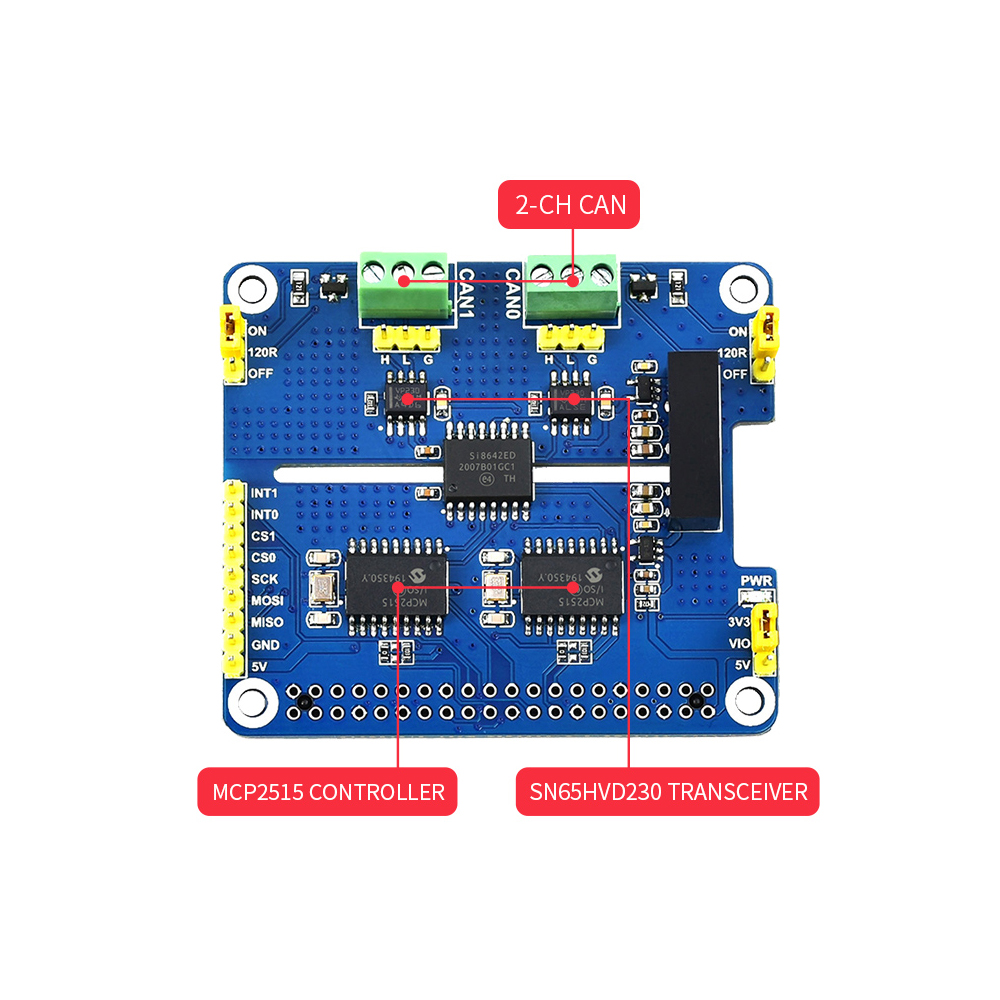

2チャンネルCAN機能

MCP2515 CAN コントローラー + SN65HVD230 CAN トランシーバー

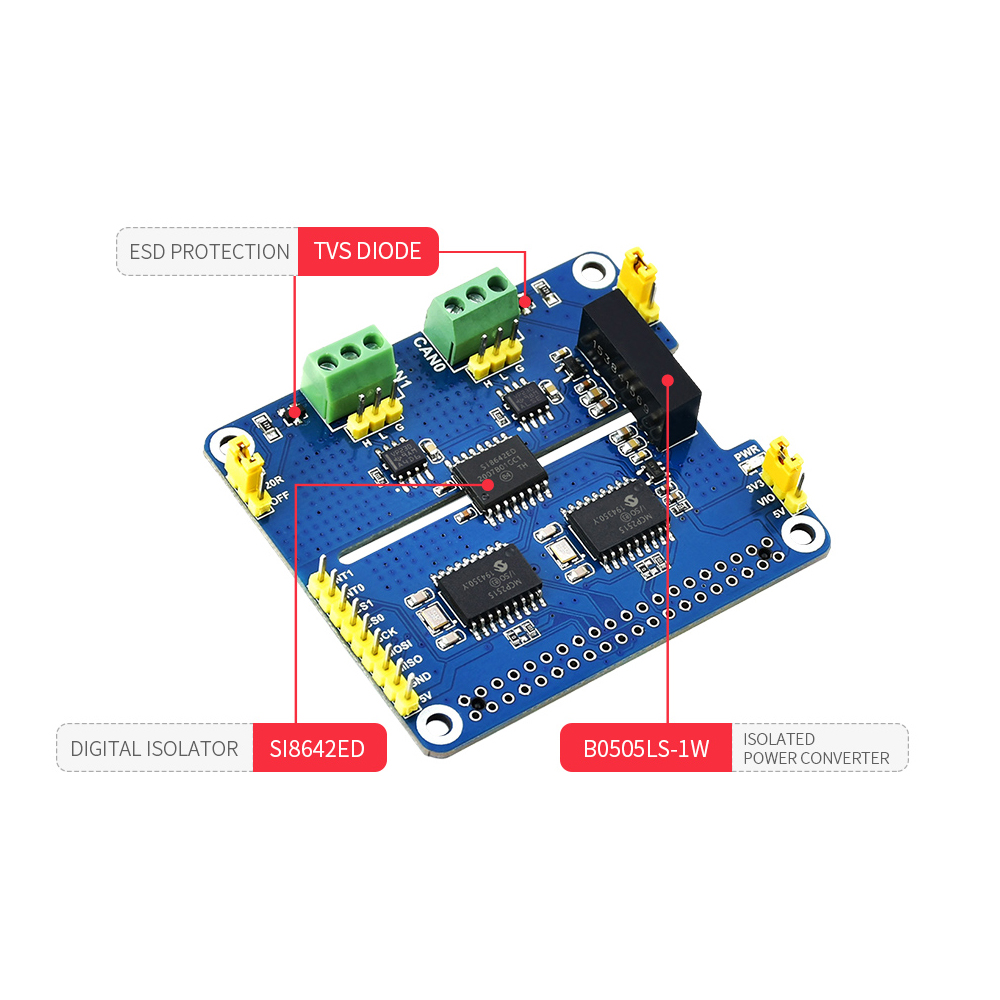

電気絶縁回路 安全・安定性

SM24CANB TVSダイオード、ESDプロテクション、過渡ピーク電圧保護

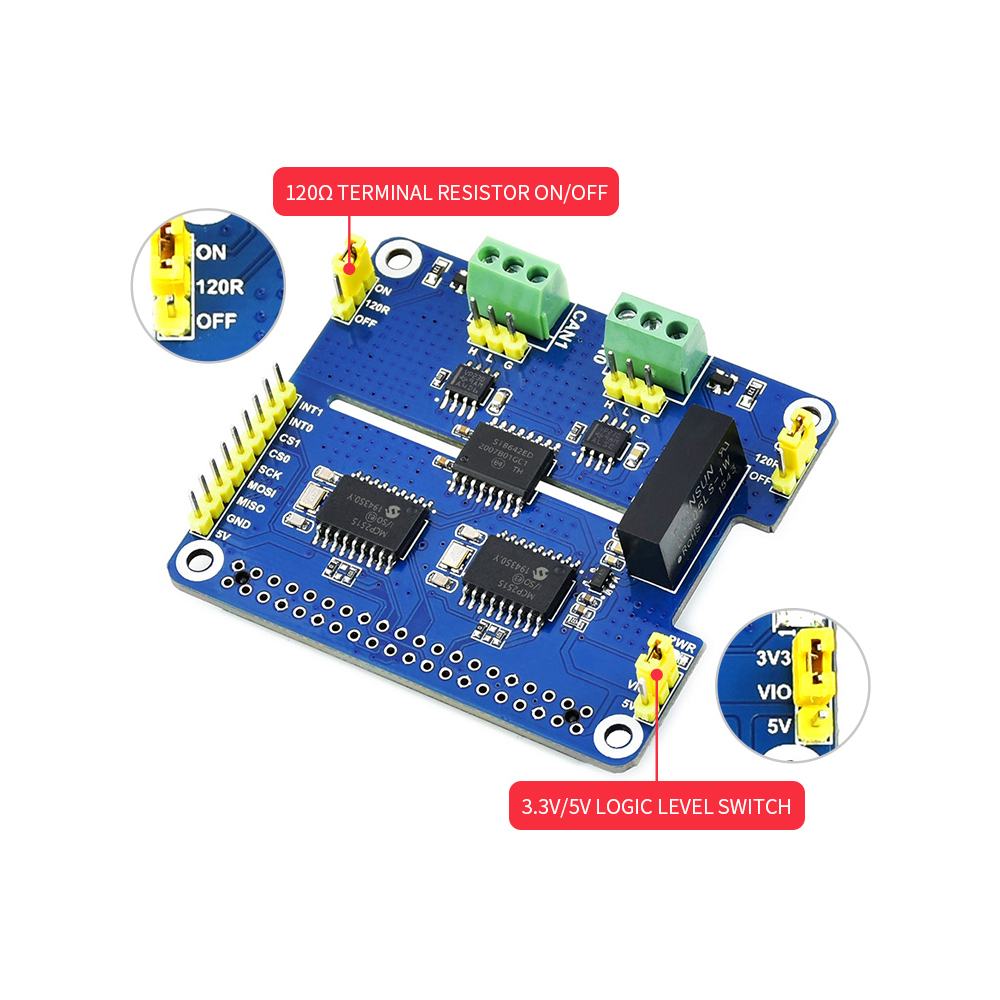

フレキシブル、ハンディージャンパー

3.3V / 5V 動作電圧をかんたんに選択、または、オンボードジャンパーで 120Ω ターミナル抵抗の有効/無効

  1. MCP2515 CANコントローラー
  2. SN65HVD230トランシーバー
  3. SI8642EDデジタルアイソレータ
  4. RT9193-33パワーチップ
  5. B0505LS-1Wパワーサプライアイソレーションモジュール
  6. SM24CANB TVS ダイオード
  7. スタンダード Raspberry Pi 40PIN GPIO ヘッダー
  8. CAN バス スクリューターミナル
  9. MCU コントロールピン
  10. 120Ω ターミナル抵抗スイッチ
  11. 3.3V/5Vロジックレベルスイッチ
  12. 電源インジケーター
Pinout Definition



スペック

CAN コントローラー MCP2515 電源電圧 5V
CAN トランシーバー SN65HVD230 ロジックレベル電圧 3.3V/5V
コントロールバ SPI サイズ 65 × 56.5(mm)
Outline Dimensions

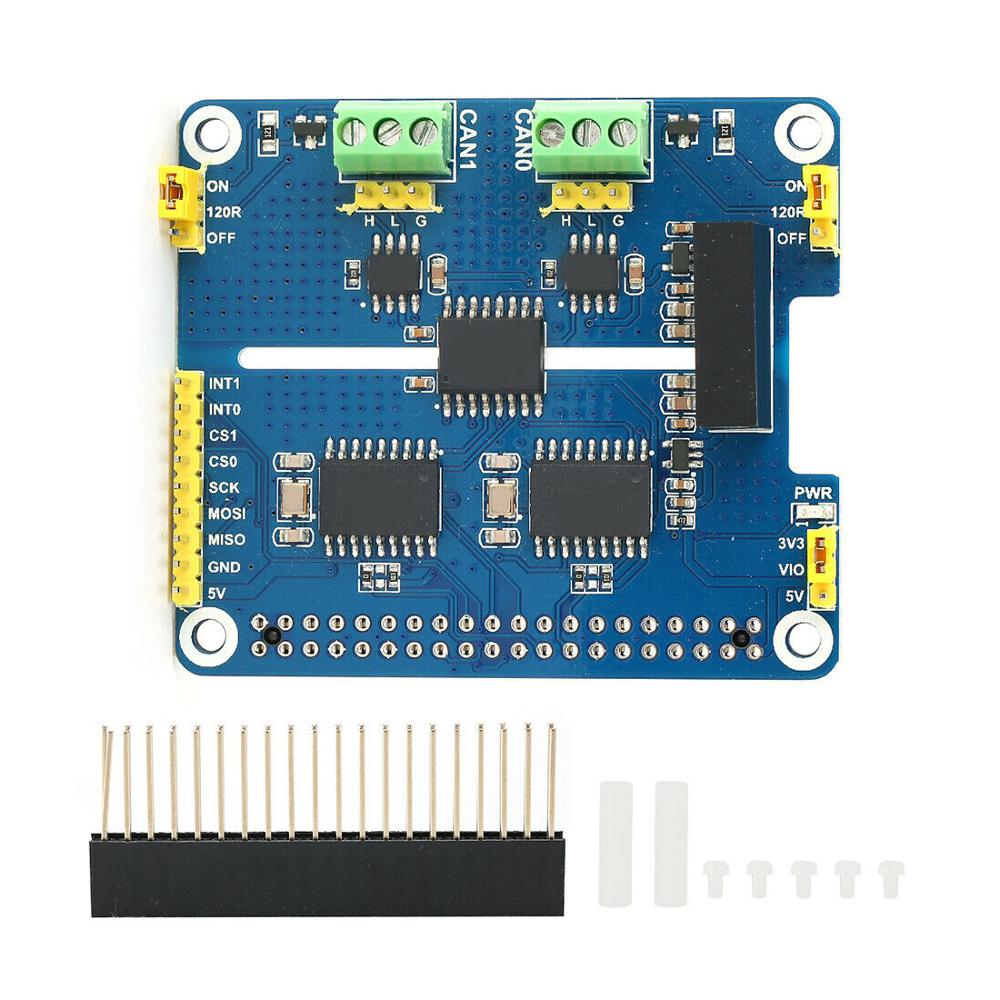

内容物

本体

スタンドオフパック (2pcs)

2×20PIN メス ヘッダー
