100MHz 1GS/s 2CH ハンディー タブレット マルチファンクション タッチスクリーン デジタル オシロスコープ

¥19,500

  • デュアルチャンネルオシロスコープ
  • タッチスクリーンディスプレイ
  • 1GS/sリアルタイムサンプリング、100MHz x 2アナログ帯域幅
  • シングル/ノーマル/オートマチックトリガ機能
  • カーソル測定機能
  • 1000枚までの波形を保存
海外支店より発送
お届けまでおおよそ14日

説明

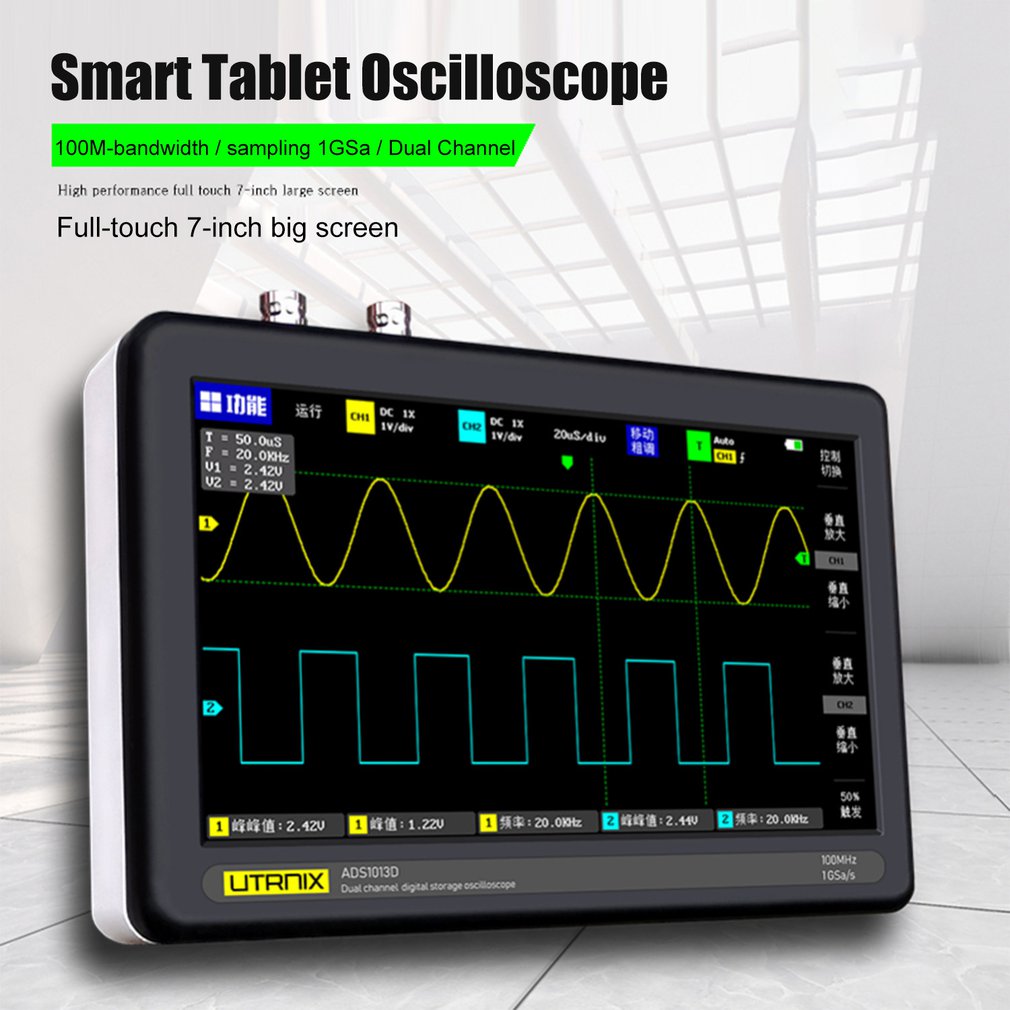

1GS/sのリアルタイムサンプリングと100MHz x 2アナログ帯域幅のタブレットタイプデジタルストレージオシロスコープ

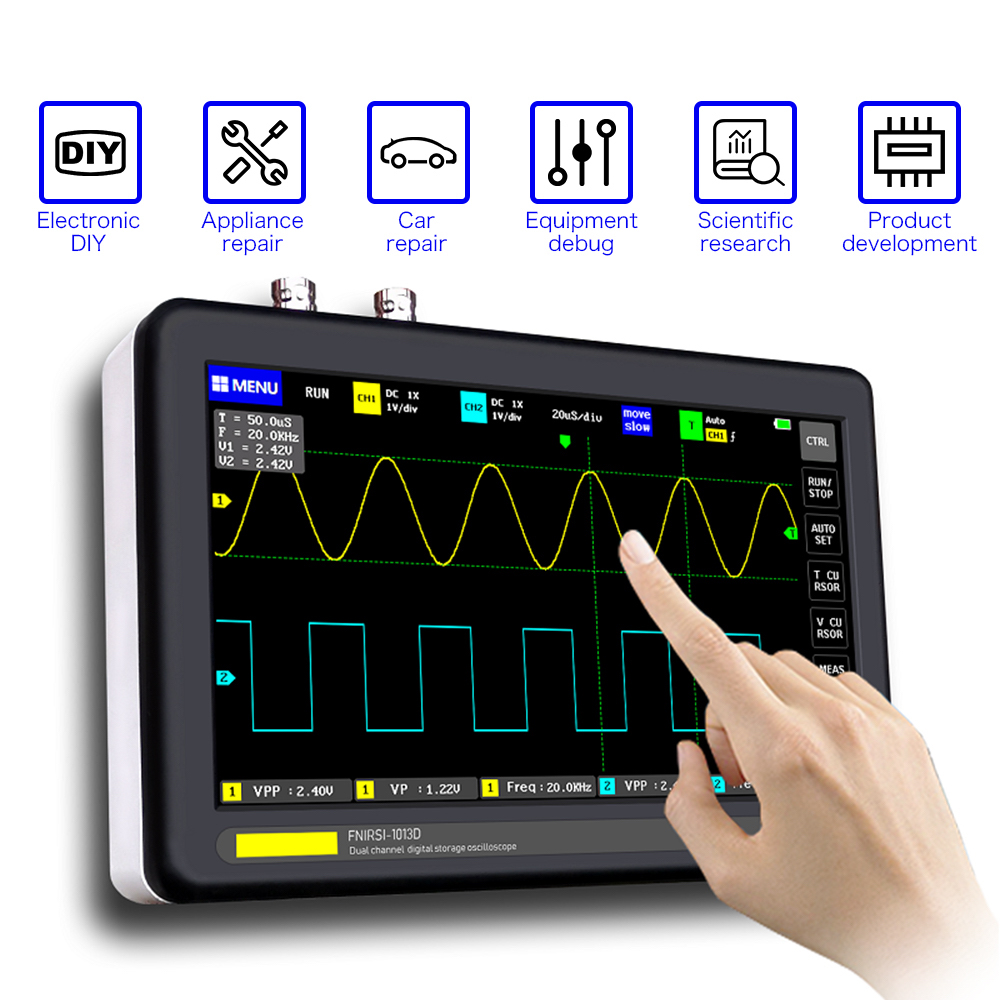

タッチスクリーン

小型タブレットと同等の7インチのスクリーンに数値やグラフなど様々な情報を表示します。

タッチパネルで感覚的に操作ができます。

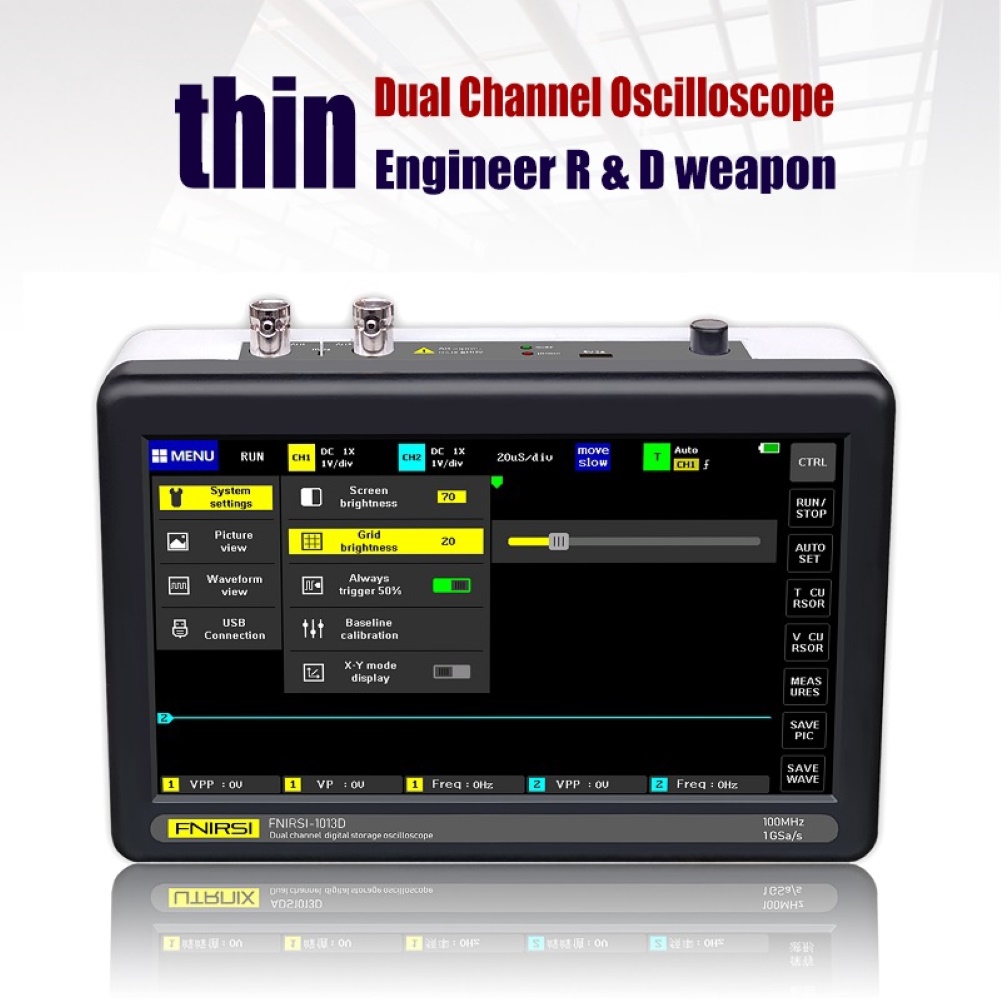

薄型ボディー

厚さ5cmたったの薄型ボディー。

タブレットのように鞄に入れて持ち運べます。

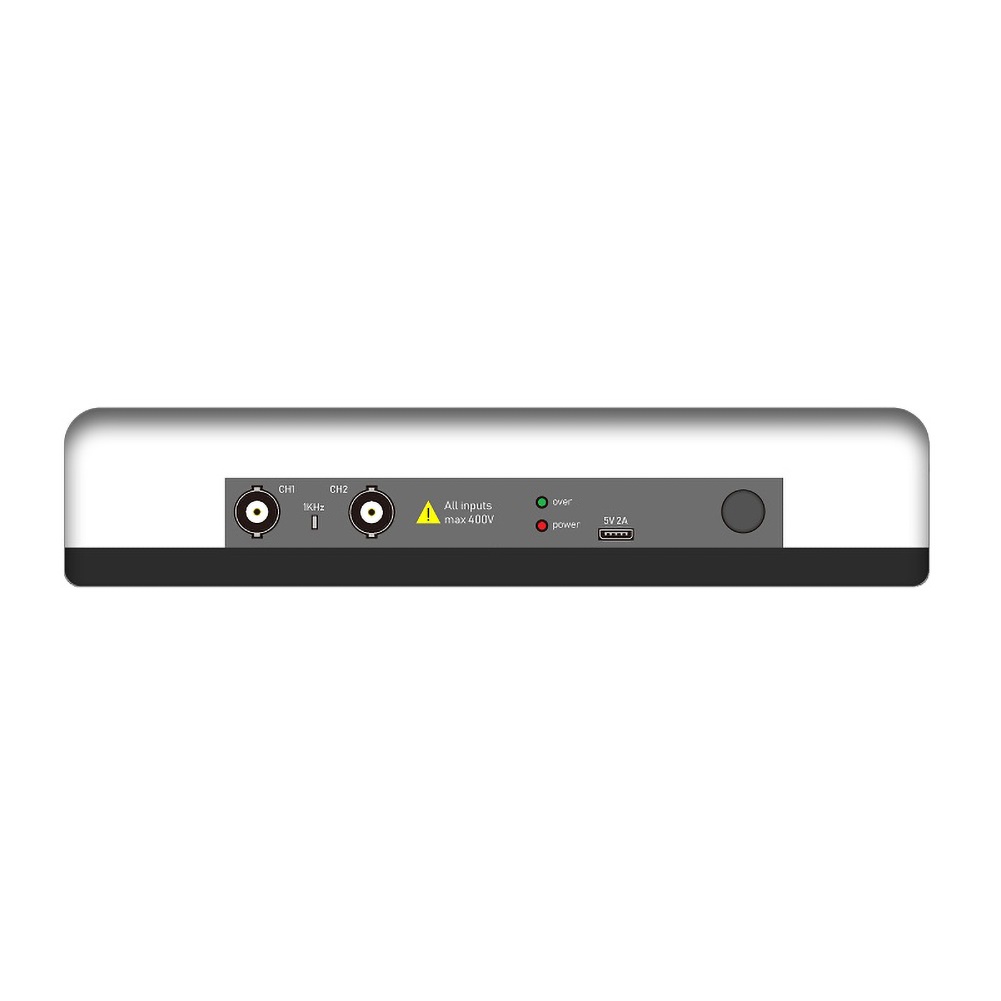

デュアルチャネル入力

2CH入力そして1MΩ入力インピーダンスで、異なる2グループのシグナルを同時に測定できます。

2つの入力グループは、問題の確認や分析の比較に使うことができます。例えば、パワーアンプの増幅テストのための入力および出力の比較および分析。そして歪み、出力内部抵抗、その他の特性などです。

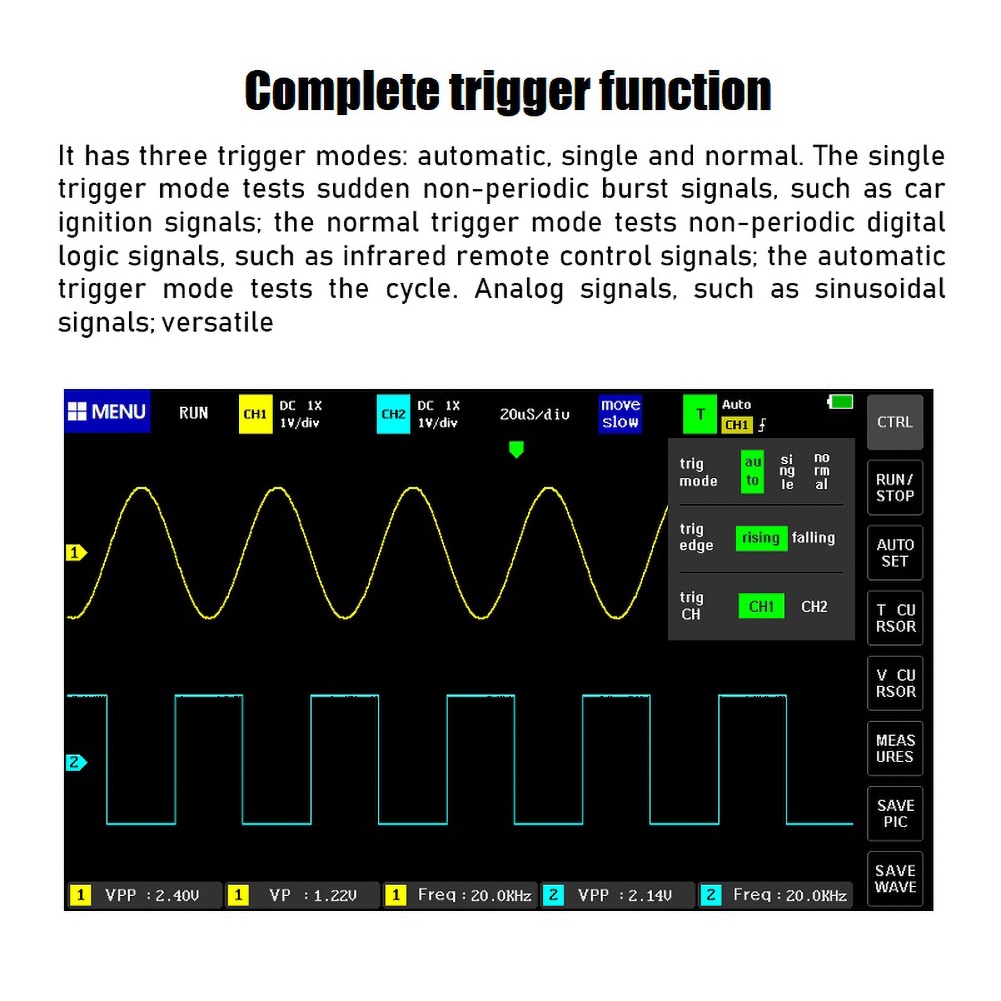

トリガー

完全なトリガ機能(シングル/ノーマル/オートマチック)を備え、周期的なアナログ信号または非周期的なデジタル信号に自由に使用することができます。

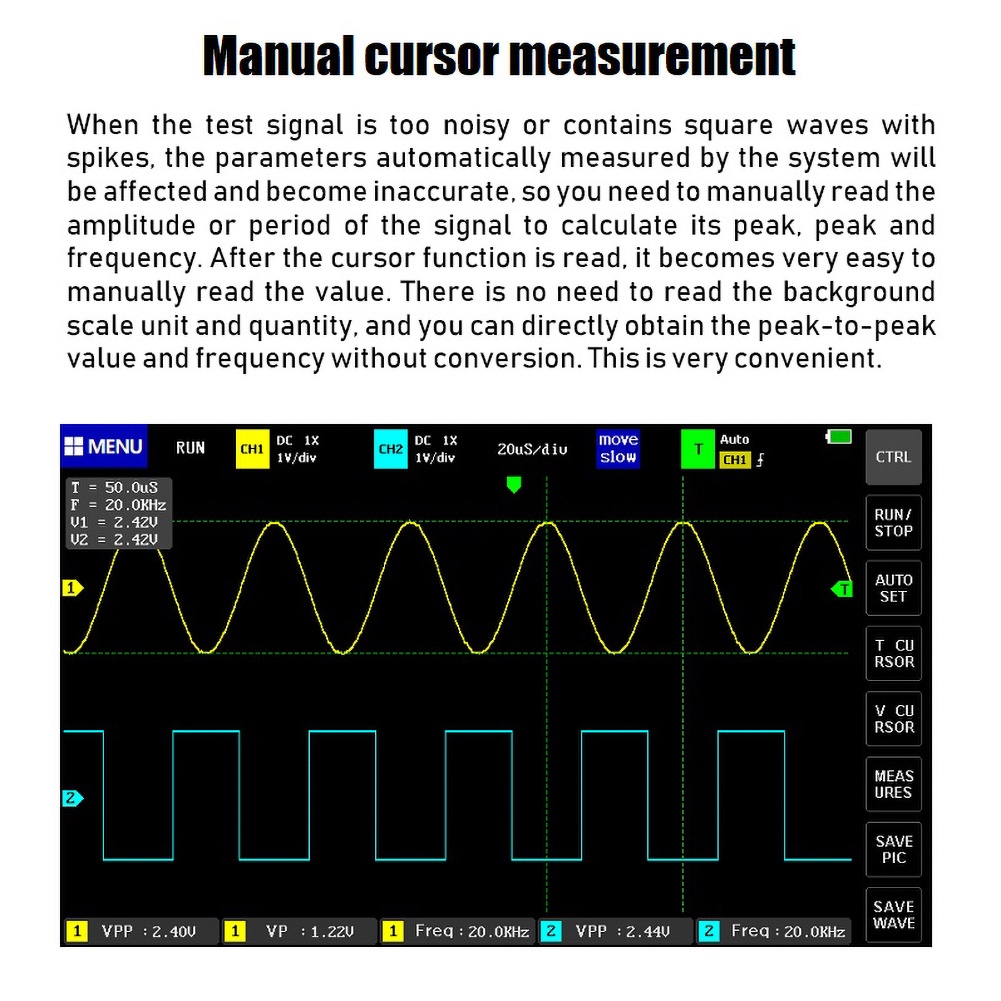

カーソル測定機能

手動で振幅および頻度変数を読むとき、背景スケールの単位および量を読む必要はなく、直接変換なしでピーク、ピークおよび頻度を得ることができます。

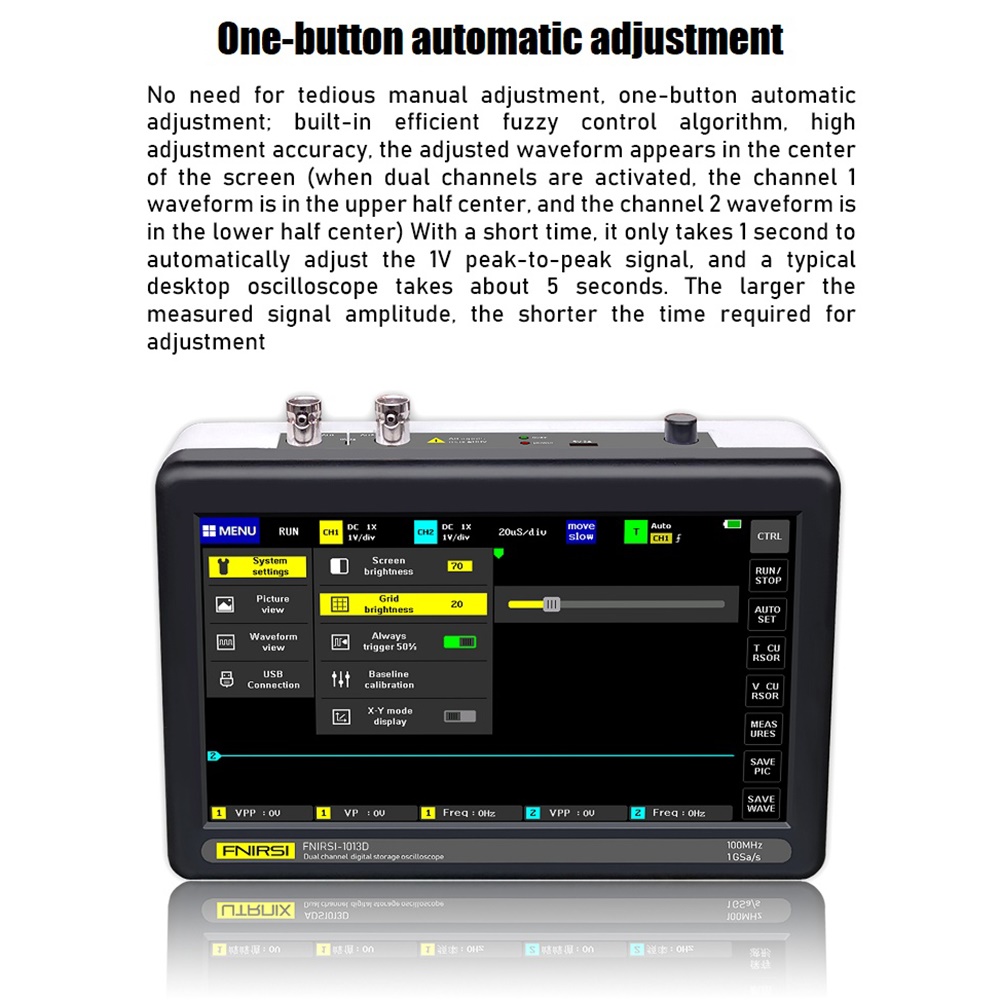

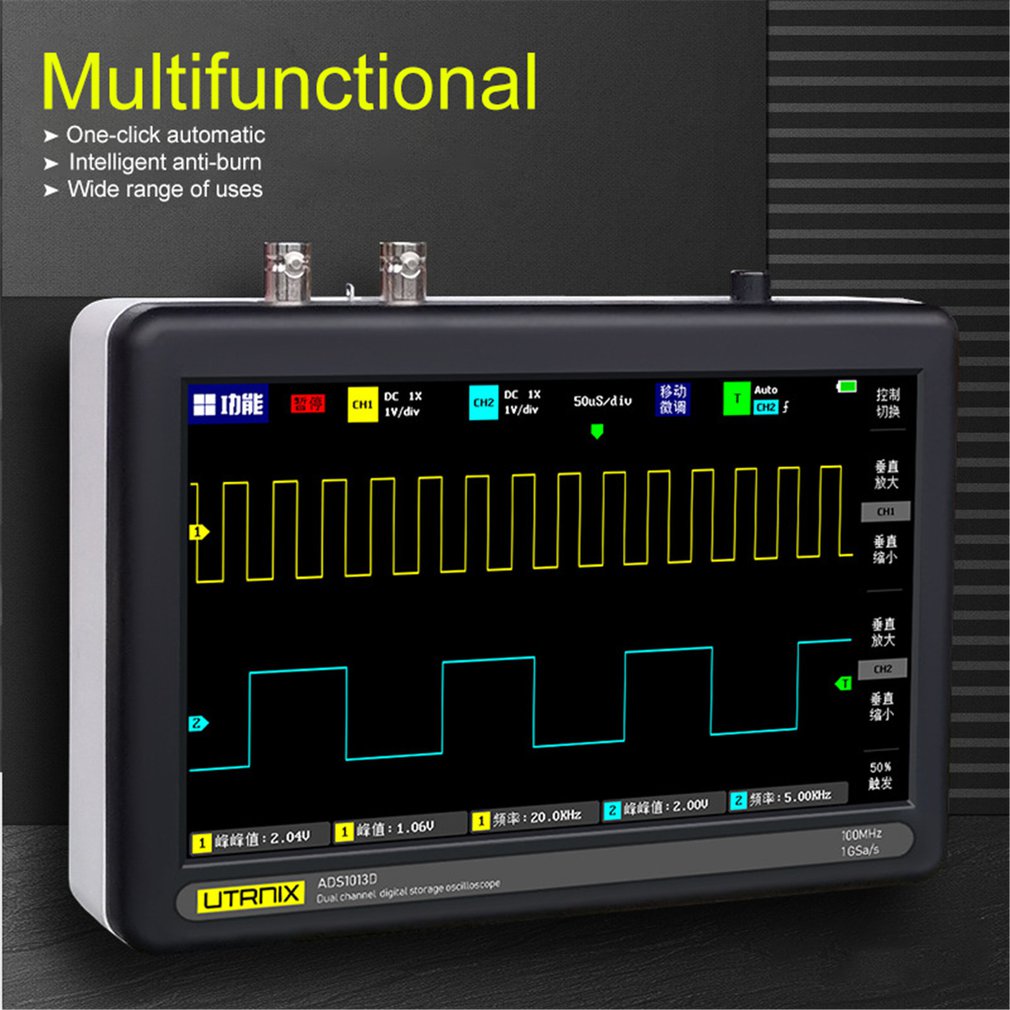

ワンボタン調節

退屈な手動による調節は不要です。

効果的なファジーコントロールアルゴリウムにより、ワンボタンで自動的に調節を行います。

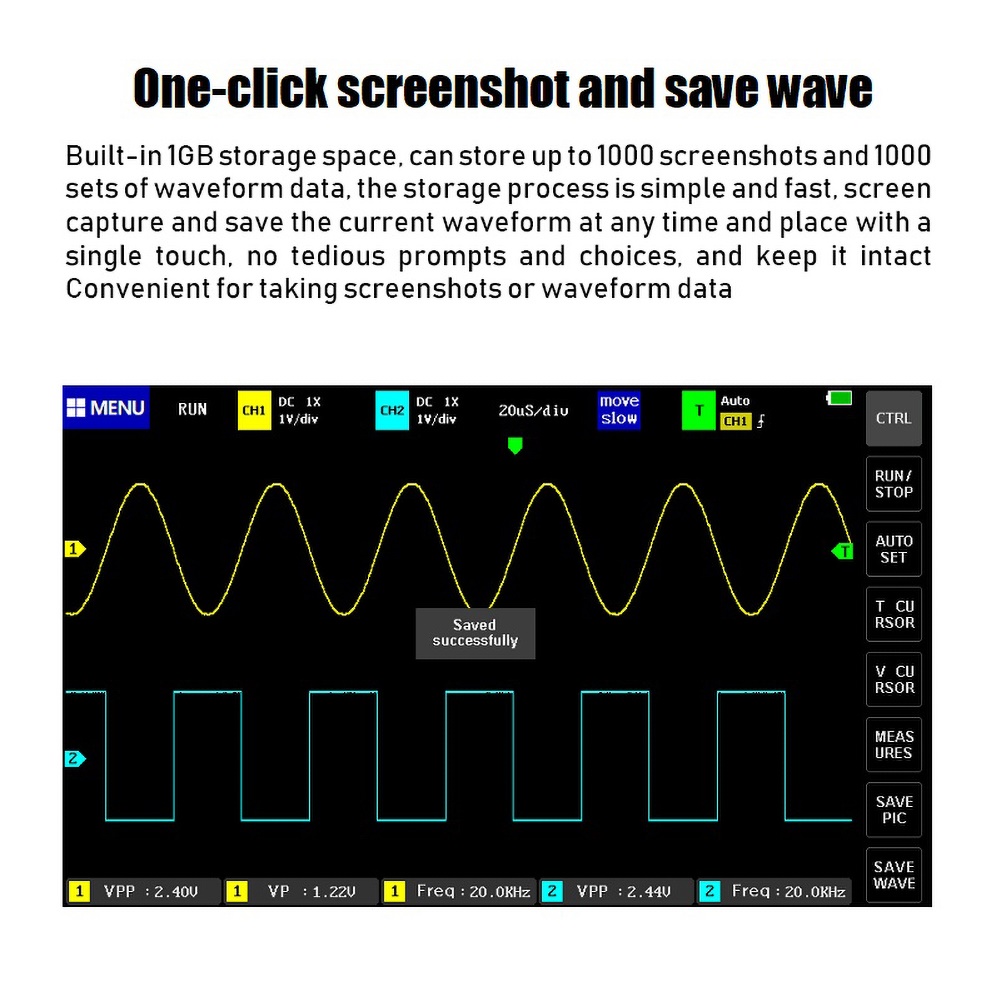

ワンクリックスクリーンショット

画面に表示される波形はワンクリックで1GBのスペースに1000まで保存できます。

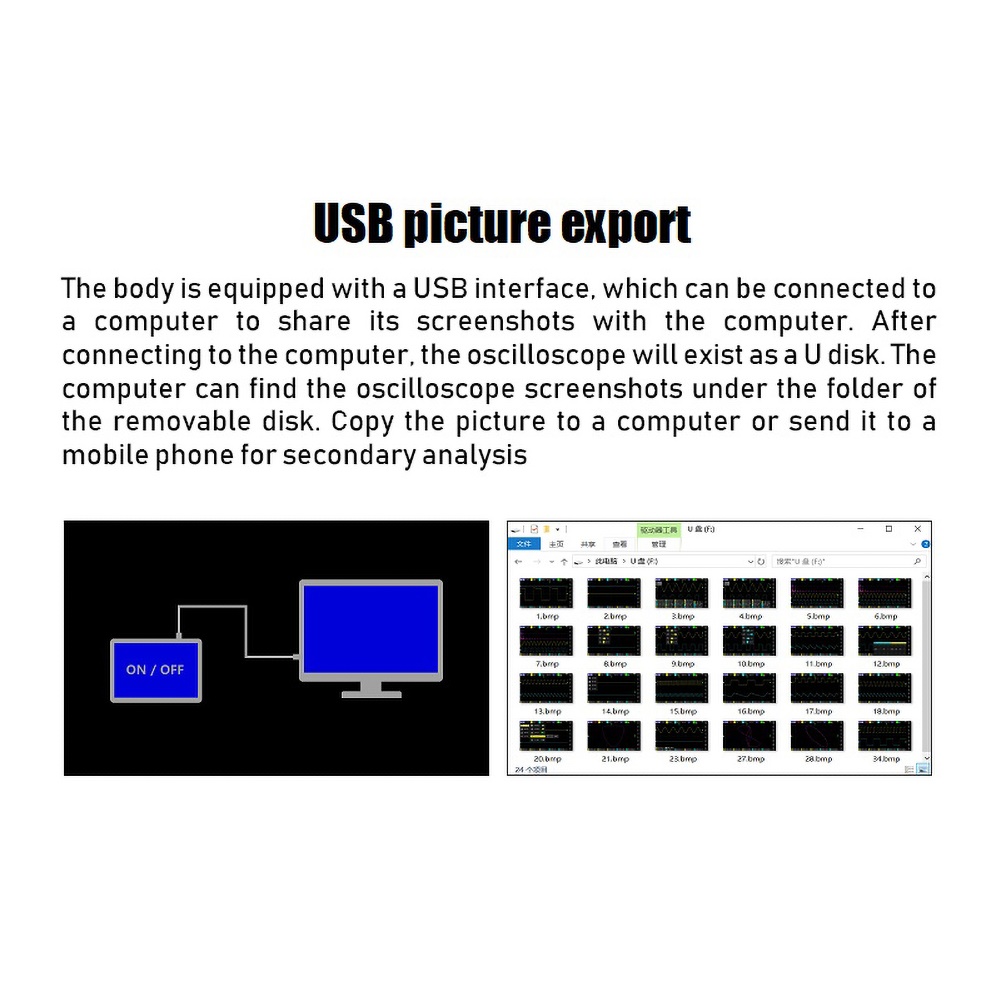

エクスポート

USBケーブルでパソコンと接続し、記録した波形を転送することができます。

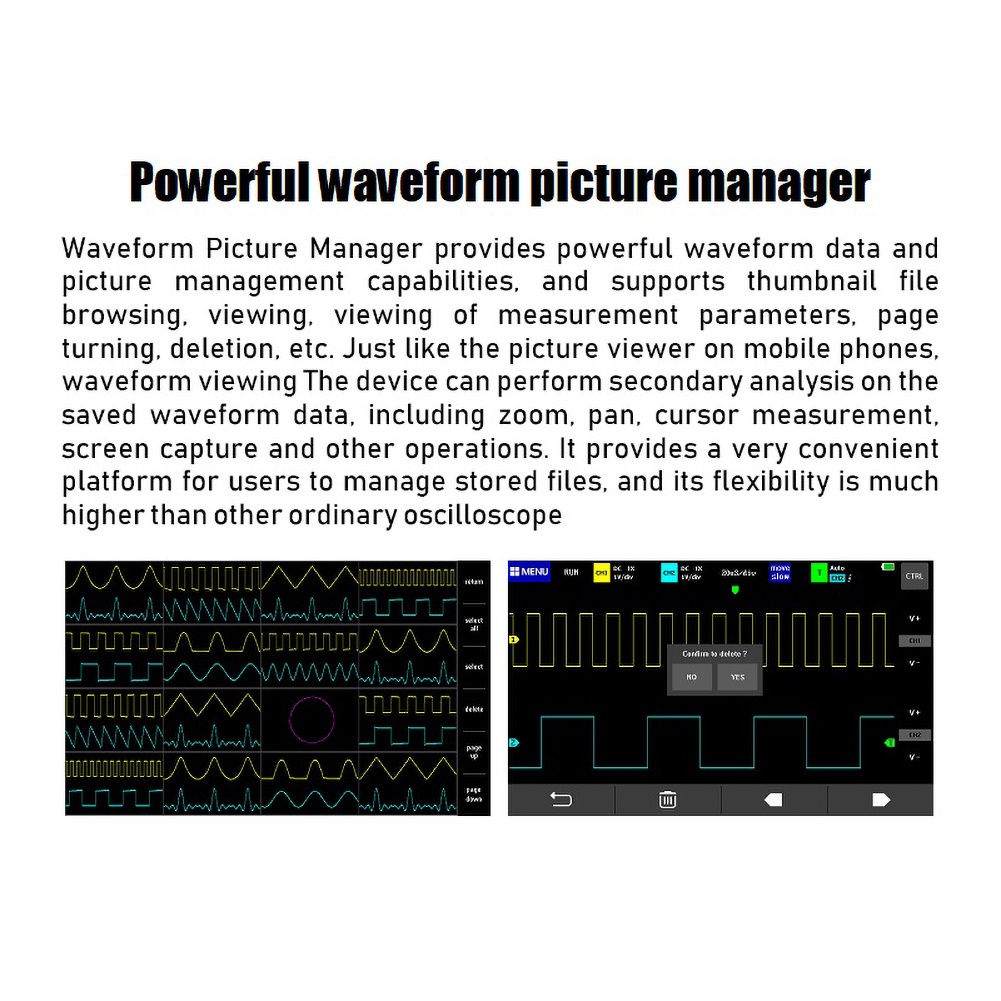

パワフル波形ピクチャーマネージャー

波形ピクチャーマネージャーは、パワフルな波形データとピクチャーマネージメント能力を提供します。

同時にサムネイルファイルも作成します。

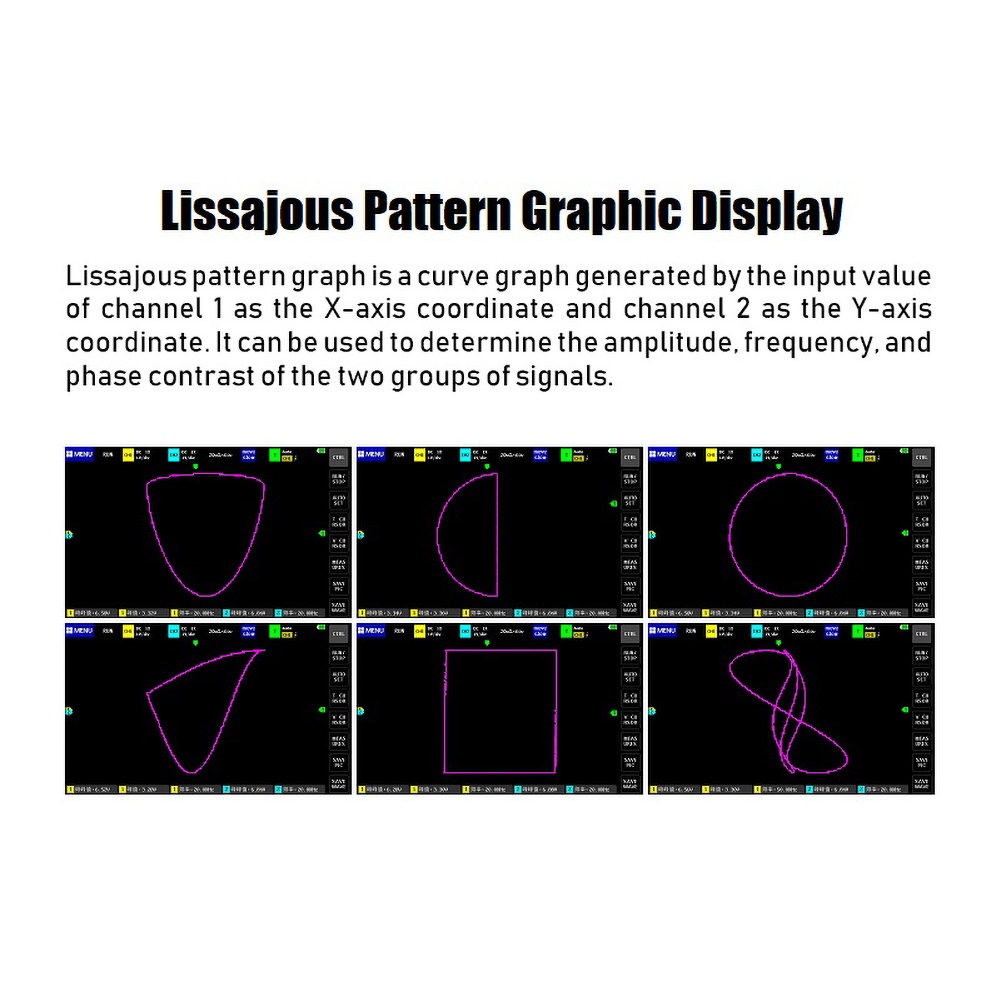

リサージュ図形グラフィック

リサージュ図形表示機能は、2つのグループの信号の振幅、周波数、位相コントラストを決定するために使用することができます。

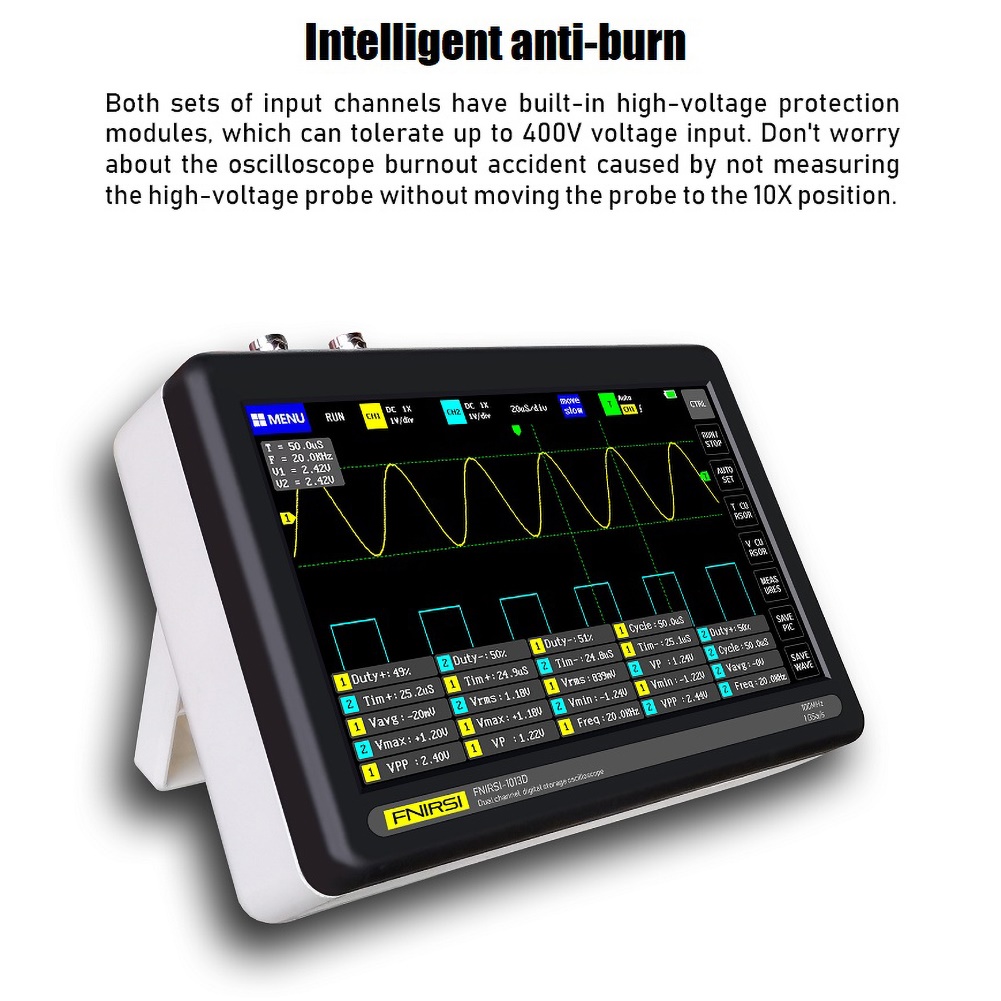

インテリジェントアンチバーン

それぞれの入力チャネルは高電圧保護モジュールで、最大400Vまでの連続入力に対応できます。

バッテリー

6000mAhのリチウムバッテリーを内蔵し、5時間の充電で、4時間の連続使用が可能です。

スペック

チャネル数2
スクリーン7インチTFT液晶
800 x 480ピクセル
バンド幅100MHz x 2
デュアルチャネル
サンプリングレート1GSa/s
立ち上がり<3ns
ストレージ震度240Kbit
入力抵抗1MΩ
垂直感度50mV〜500V
時間ベース50S〜10nS
トリガーモードシングル
ノーマル
オート
トリガーエッジライジング
フォーリング
カップリングAC/DC
最高テスト電圧1X: 40V
10X: 400V
カーソルポジション XY
トリガー Y
ロールモードサポート
ワンボタンオートサポート
波形保存1000画像 + 1000波形
波形マネージャーサポート
電圧精度±2%
周波数正確性±0.01% 高正確性

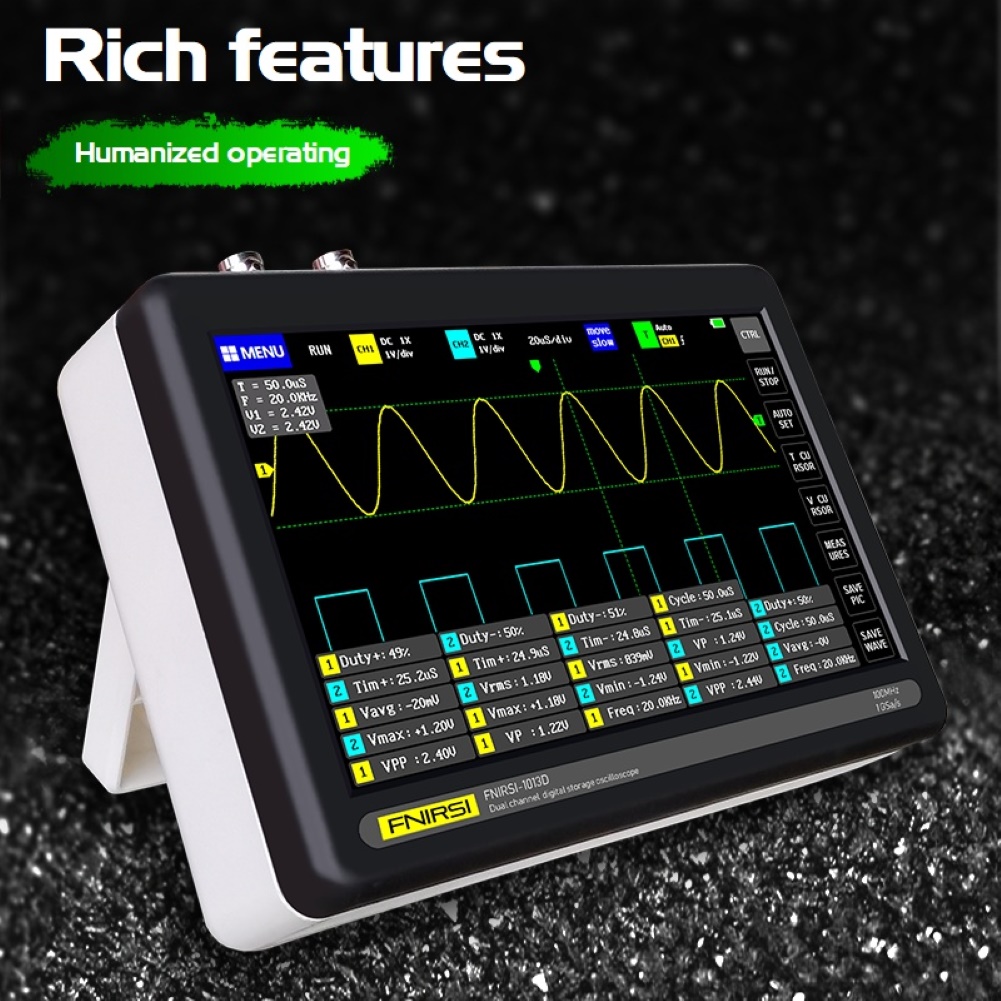

パラメーターVPP
VP
Vmax
Vmin
Vavg
Vrms
Frequent
Duty +
Duty -
Time +
Time -
Period
バッテリーリチウム充電池
6000mAh
スタンバイ時間4時間
データ出力USB
充電5V 2/3/4A

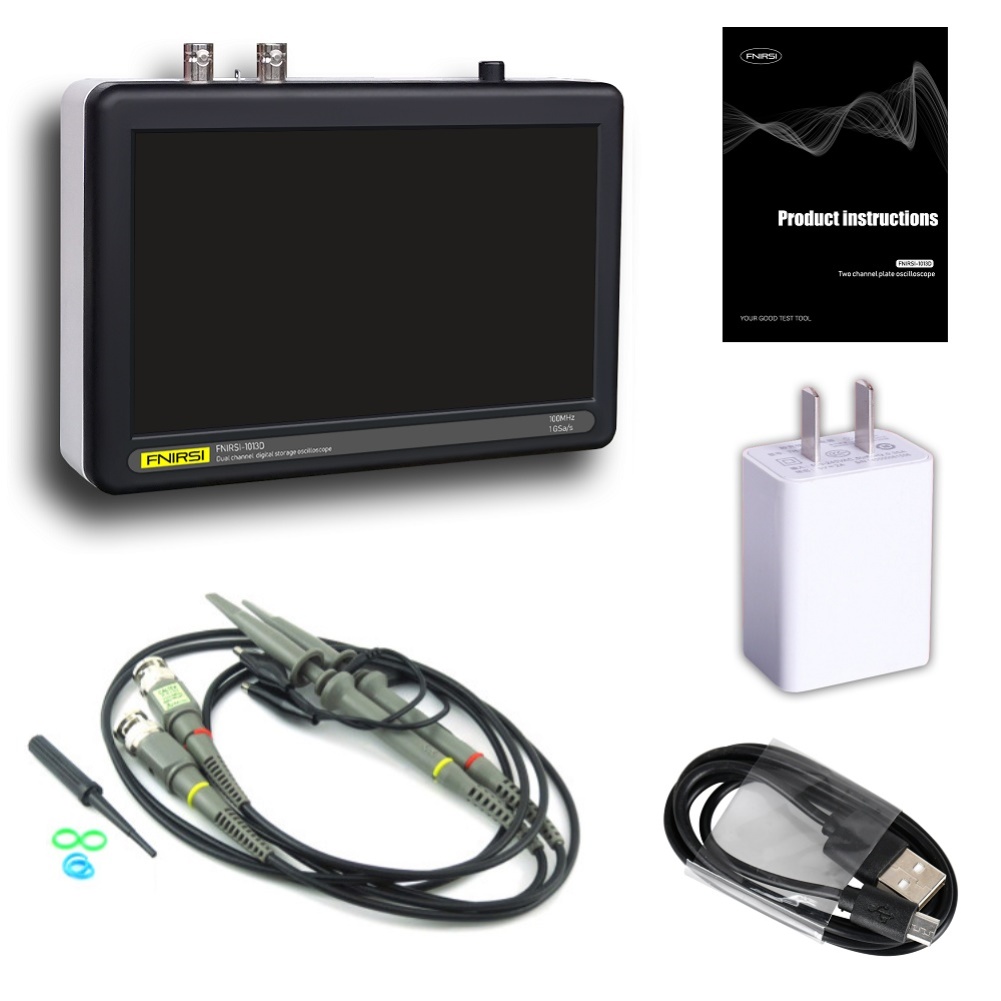

内容物本体
プローブ
USBケーブル
USB充電器
説明書(英語)
サイズ18.4 x 12.4 x 5.0 cm
