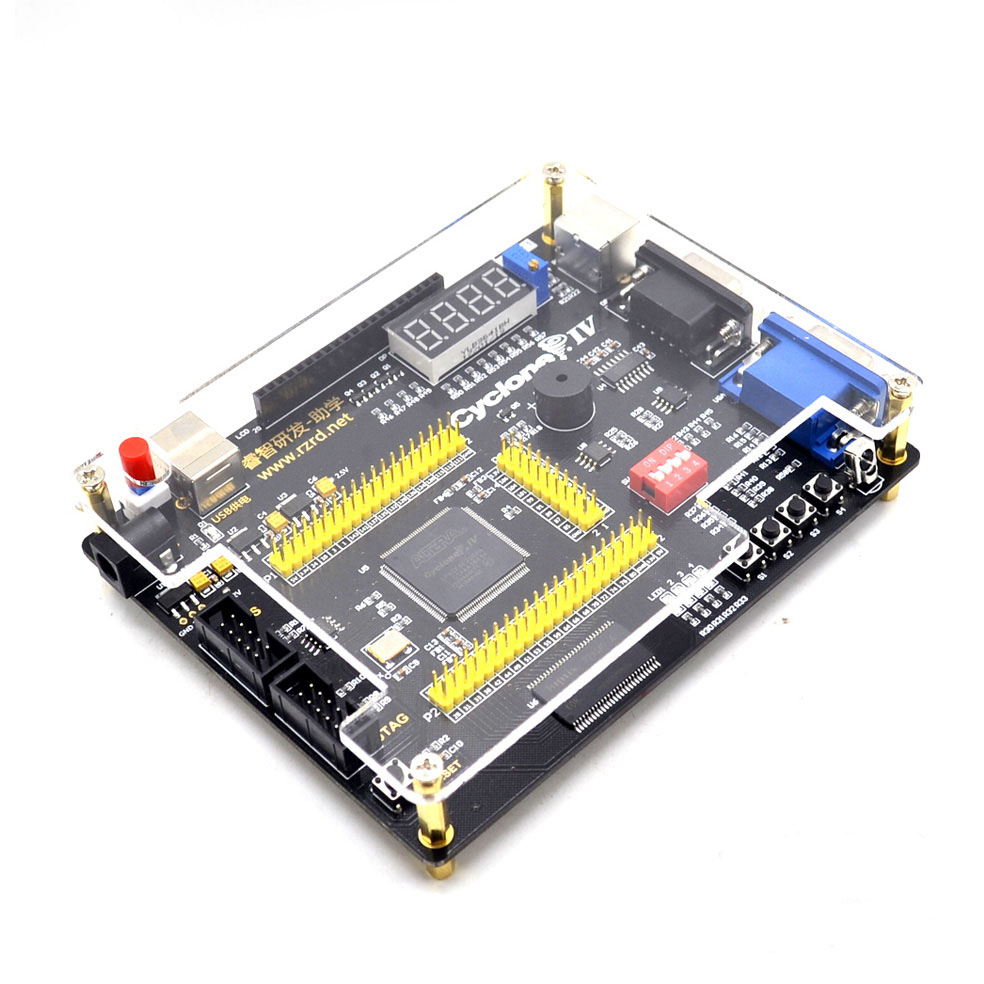

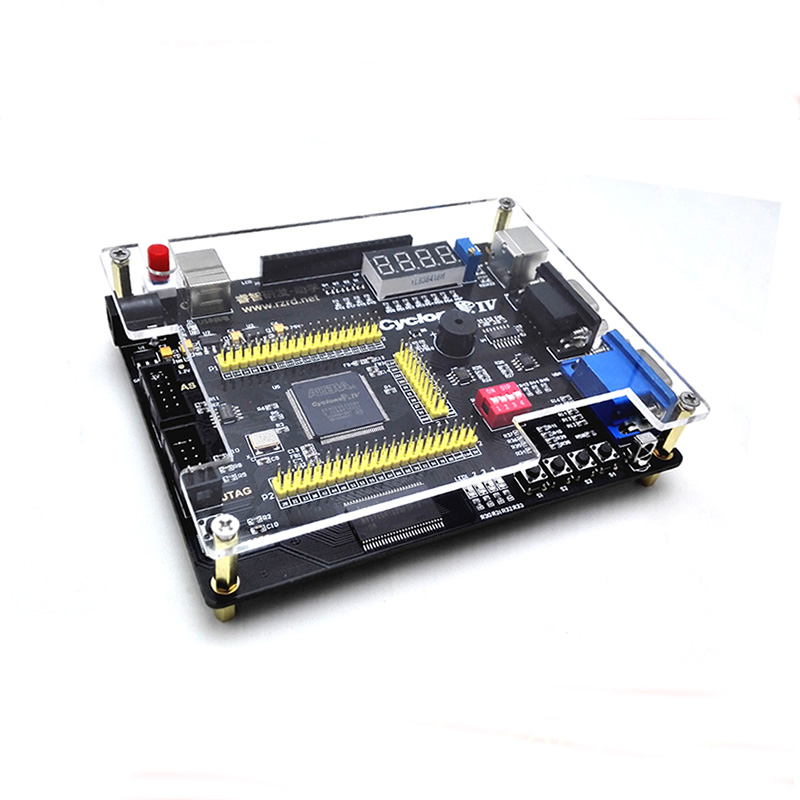

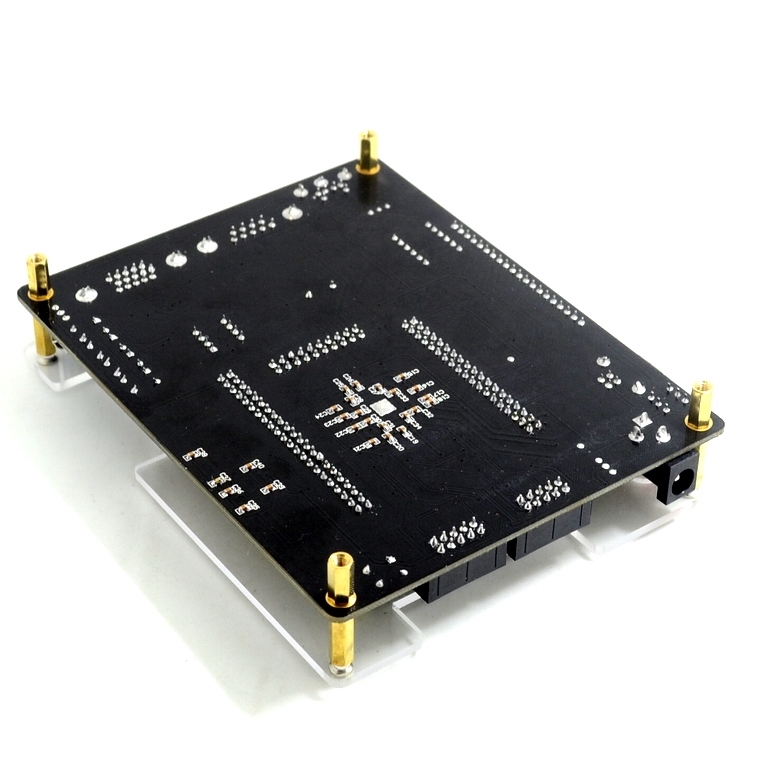

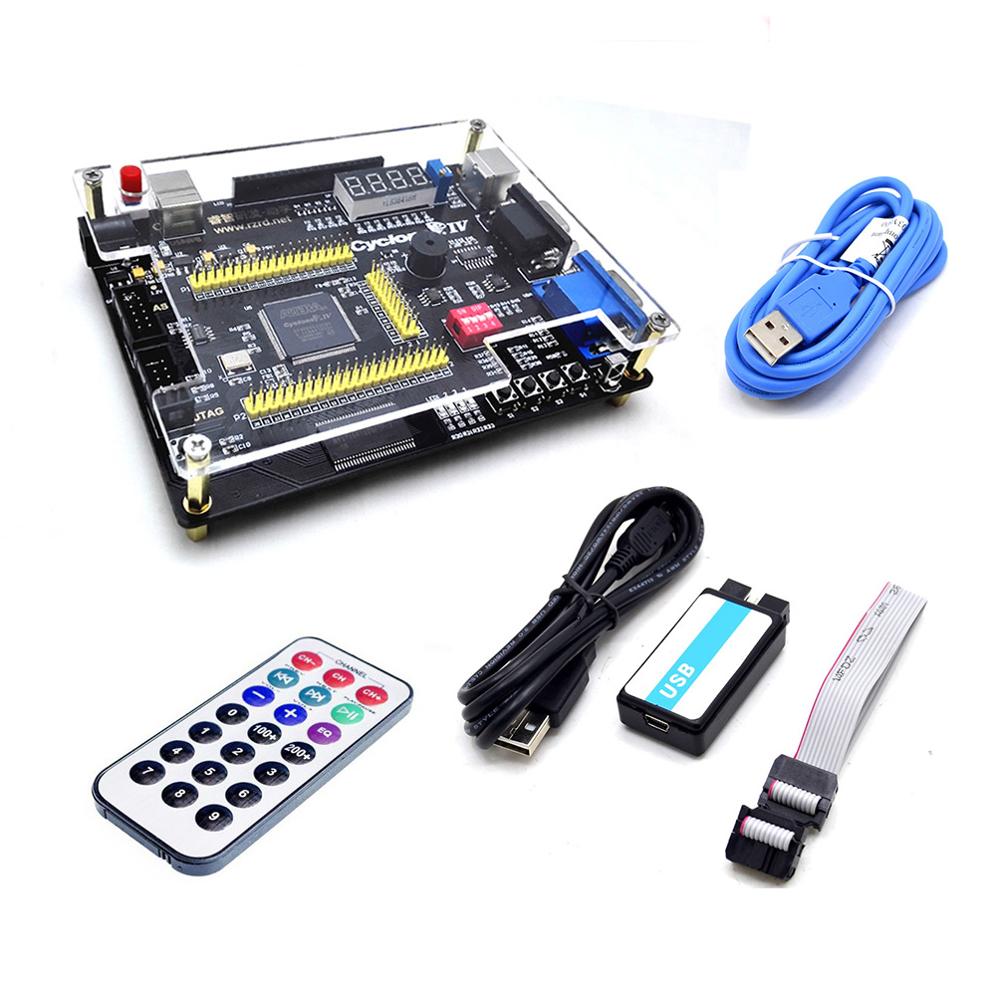

FPGA 開発ボードキット ALTERA IV EP4CE NIOSII USBダウンローダー

説明

2つのダウンロードモードに対応したFPGAボード

メインチップにALTERA社の新しいFPGA、サイクロンIVシリーズEP4CE6E22C8Nを採用。

オンボードの大容量EPCS16Nシリアル構成チップで、JTAG/AS 2つのダウンロードモードをサポート。

SOPC、NIOSII 開発をサポートするオンボード64Mbit SDRAM。

オンボード50MHzアクティブクリスタルでシステムのマスタークロックシステムを安定化。

1117-3.3V電圧調整器チップで3.3V電圧出力を提供。

1117-1.2V電圧調整器チップでFPGAのコア電圧を提供。

1117-2.5V電圧レギュレータチップでPLL電圧出力を提供。

多数のデカップリングコンデンサーを使用。

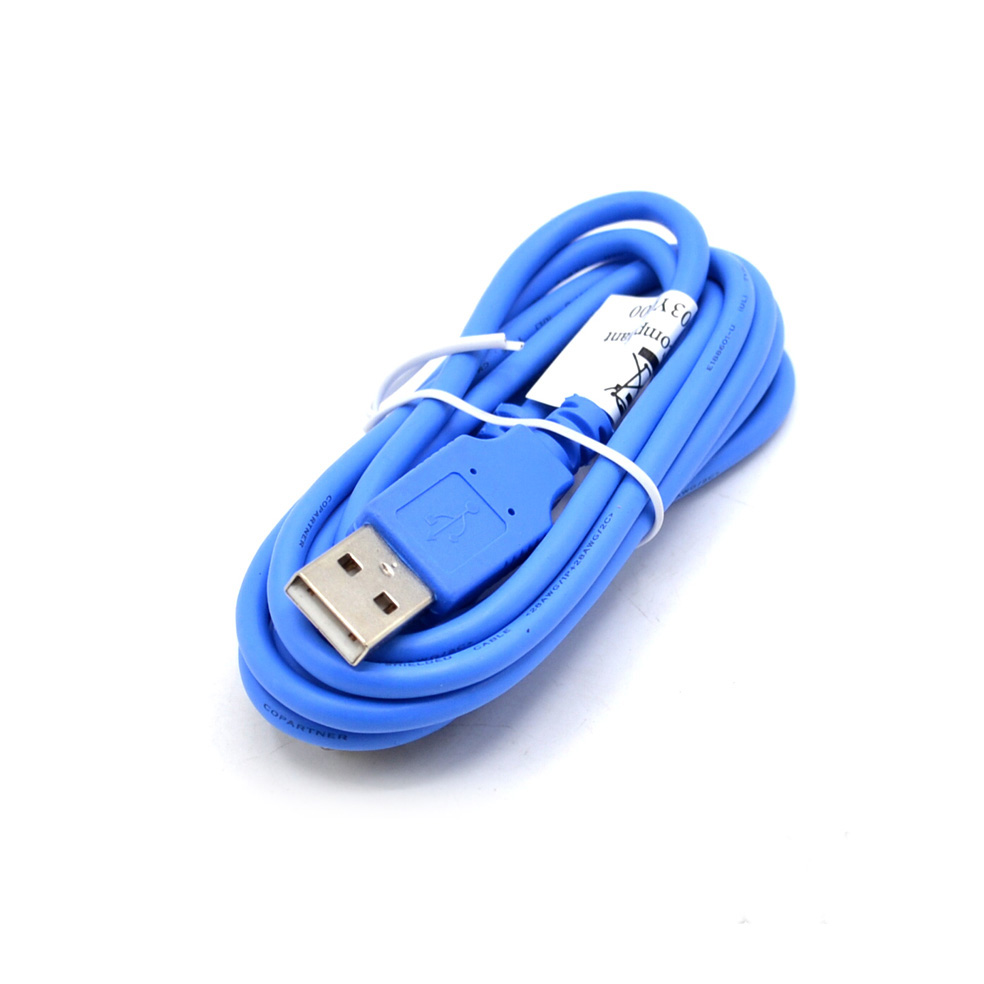

5V DC電源のソケットおよびUSBインターフェイス電源のソケット。

ユーザー入力ボタンとして使用することができるリセットボタン。

セルフロックボタン電源スイッチ。

LED電源表示灯。

すべてのIOインターフェイスのうち、ユニバーサル2.54mmの間隔は、かんたんに拡張することができます。

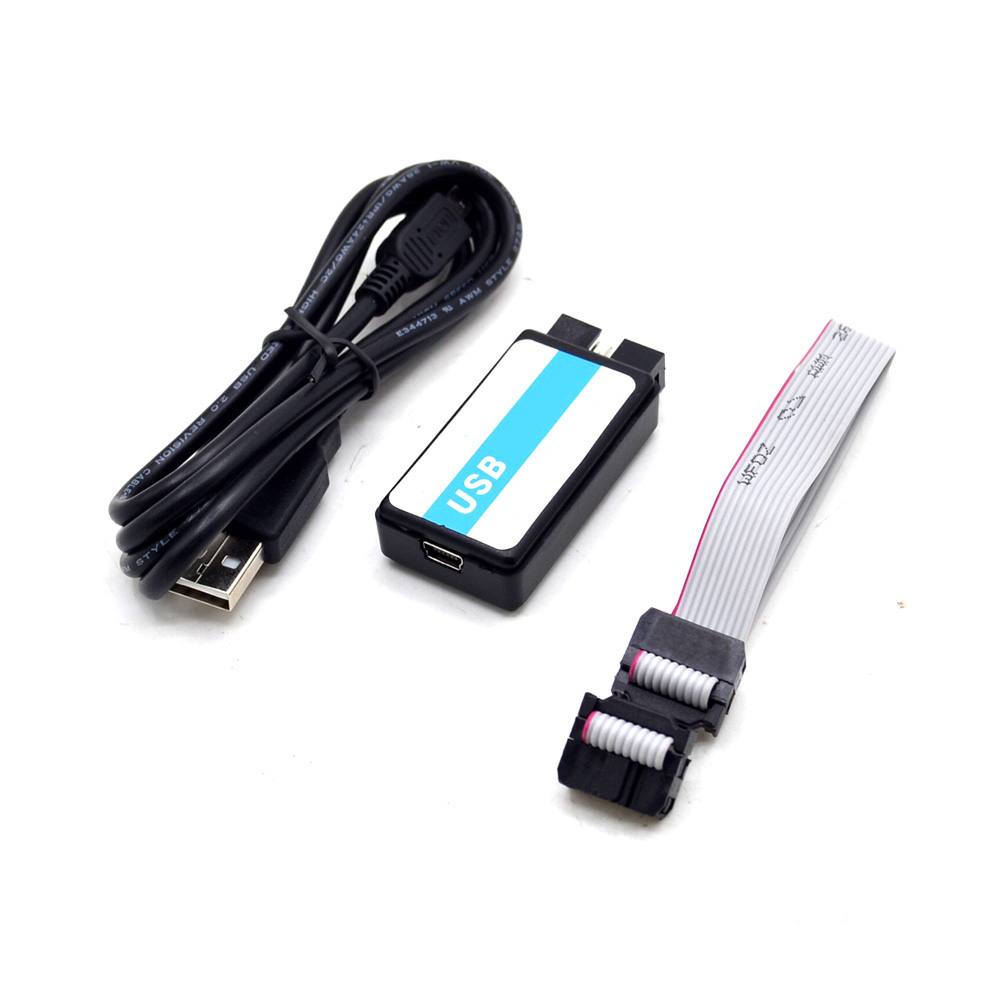

ファイルをダウンロードするJTAGのダウンロードインターフェイスSOFは高速で、通常の使用にお勧め。

ファイルをダウンロードするJTAGのダウンロードインターフェイスPOFは高速ではないですが、キュアリングプロセスにはお勧め。
