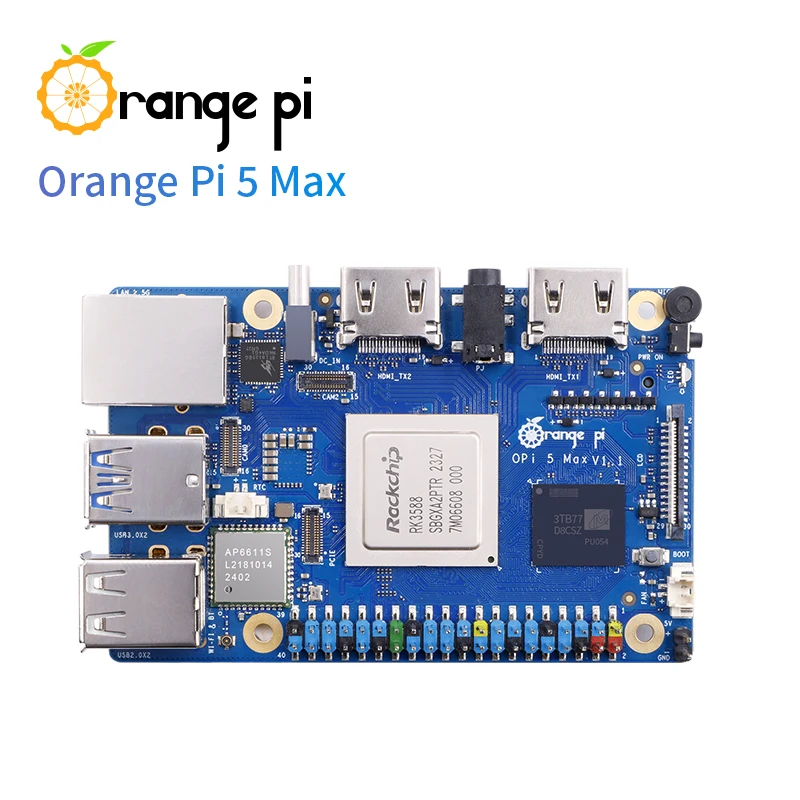

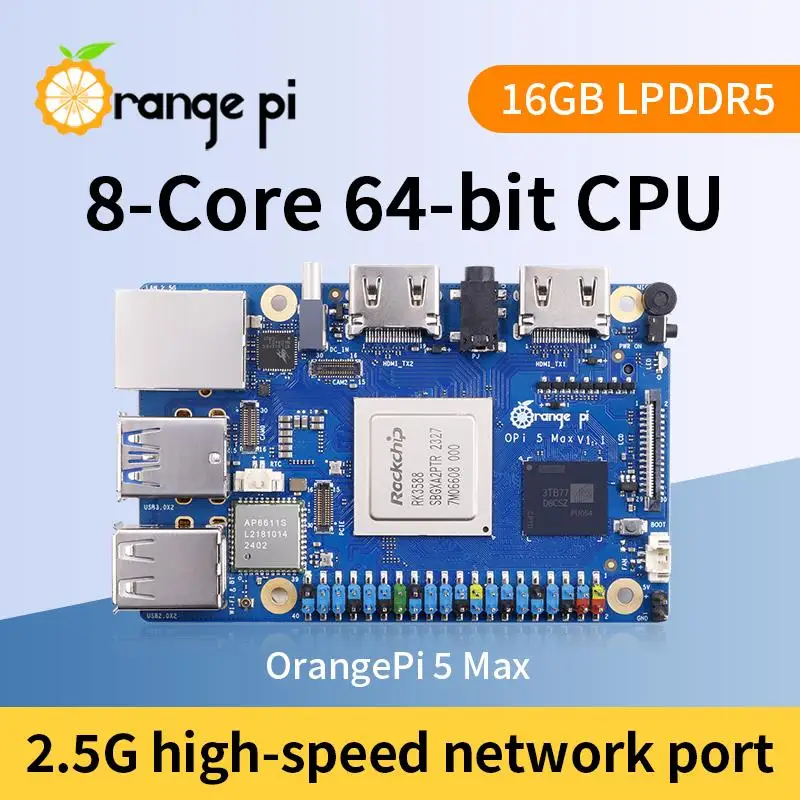

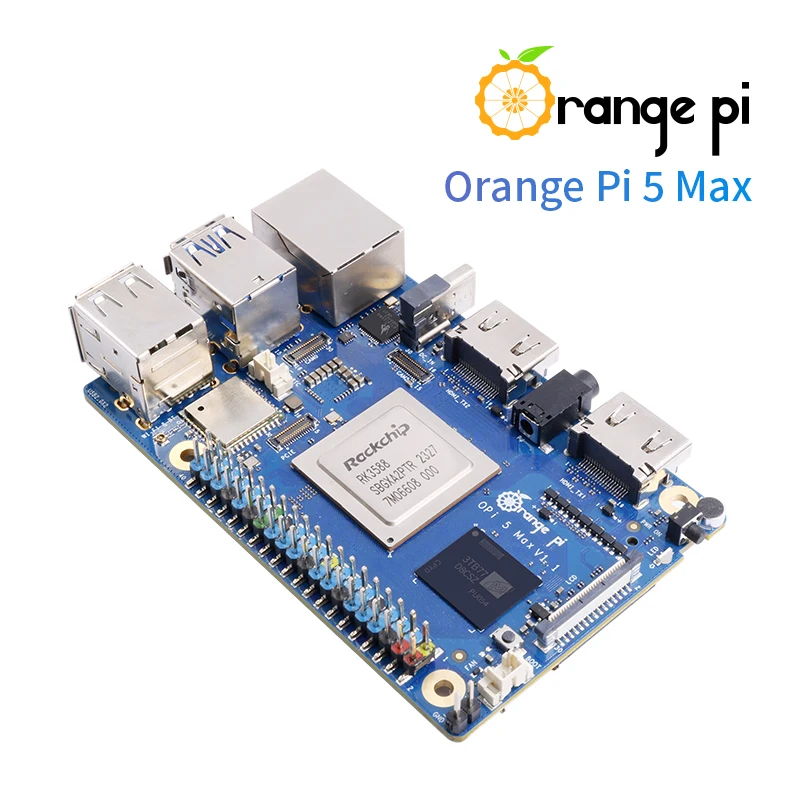

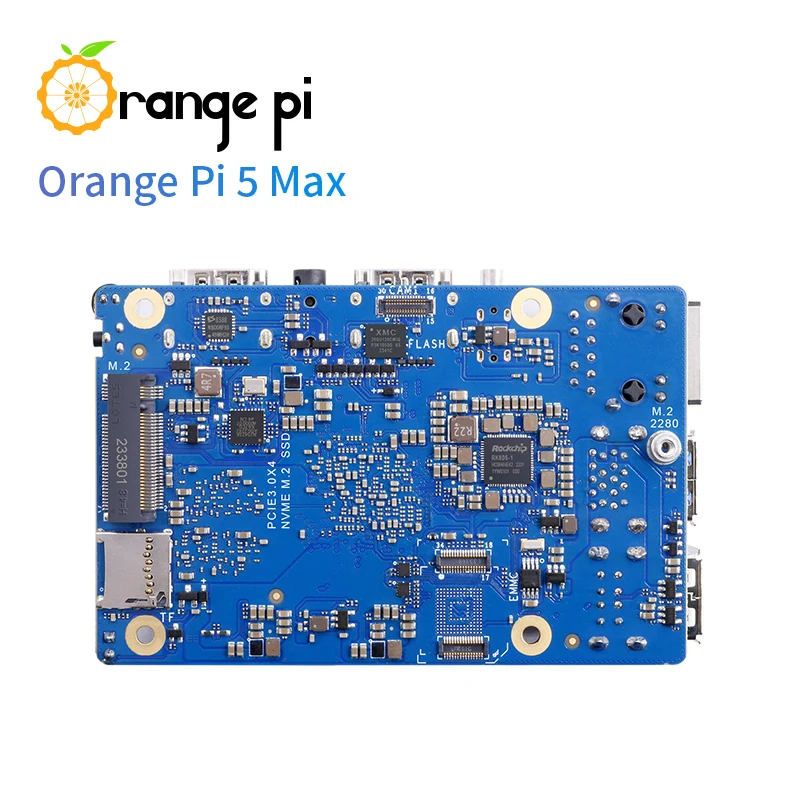

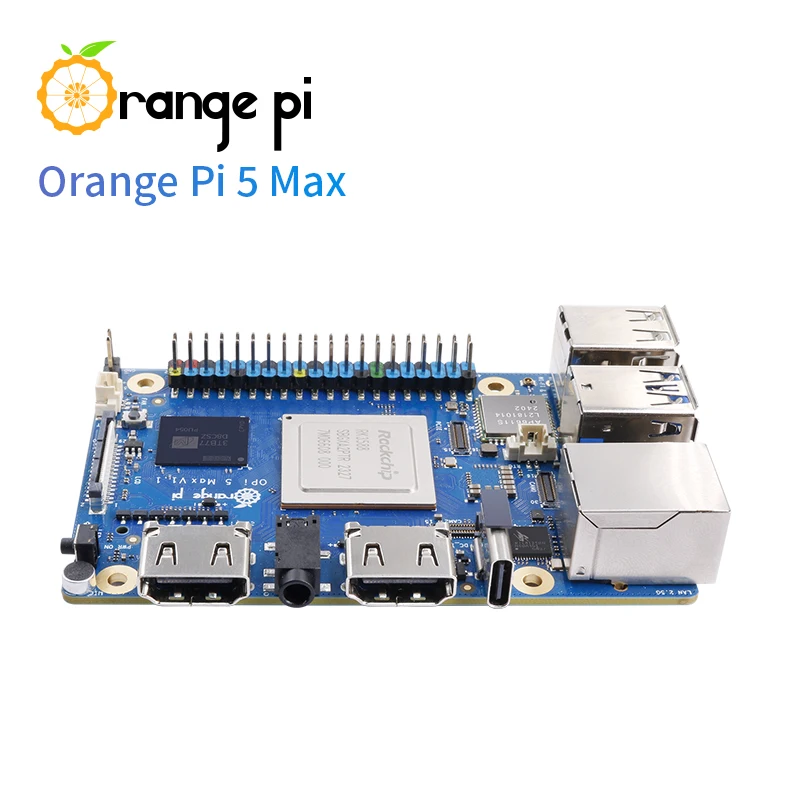

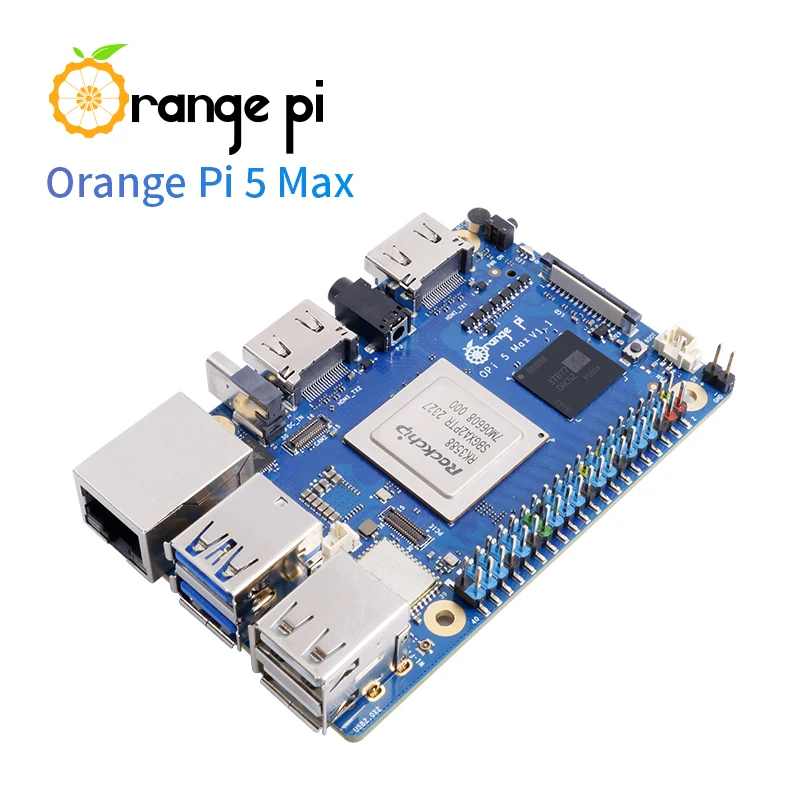

Orange Pi 5 Max シングル開発ボード 16GB RAM RK3588 M.2 PCIe 2.5G LAN WiFi+BT

スペック

マスターチップ
ロックチップRK3588(8nm LPプロセス)
CPU
– 8コア64ビットプロセス
4つのCortex-A76と4つのCortex-A55と独立した
NEONコプロセッサ
– Cortex-A76（2.4GHz）、Cortex-A55（1.8GHz

GPU
– ARM Mali-G610を統合
– 内蔵3D GPU
– OpenGL ES1.1/2.0/3.2、OpenCL
2.2およびVulkan 1.2に完全対応。

NPU
最大6TOPSのINT4/INT8/INT16/FP16ハイブリッドコンピューティングをサポートする組み込みNPU

PMU
RK806-1

RAM
LPDR5 496ピン: 16GB

メモリ
– QSPI Nor FLASH: 16MB
– MicroSDカードスロット
– M.2 M-KEYスロット： サポートNVMe SSD（PCle 3.0 4レーン）
– eMMCフラッシュソケット（デフォルト）
– オンボードeMMC（カスタマイズ可能）
注：eMMCソケットまたはオンボードeMMCのいずれかをサポートします： 32GB、64GB、128GB、256GB オプション

USB
2 x USB3.0、2 x USB2.0

ビデオ
– 2 x HDMI 2.1、最大8k@60FPS
– 1 x MIPI DSI TX 4レーン

カメラ
– 2 x MIP| CS| 4 レーン
– 1 x MIPI D-PHY RX 4レーン

オーディオ
– コーデック: es8388
– 1 x マイク付きオーディオ3.5mmジャック
– 1 x MIC In
– 1 x HDMI 2.1 eAC

イーサネット
1 x PCle 2.5G LAN （RTL8125BG）
Wi-Fi+Bluetoothモジュール
– オンボードWi-Fi 6E+Bluetooth 5.3/BLEモジュール： AP6611
– Wi-Fiインターフェース SDIO3.0
– Bluetoothインターフェース UART/PCM

拡張ポート
– 2列ピン 2.54mm 40ピン
– DC 5Vおよび3.3V電源出力をサポート
– 設定可能なUART、PWM、I2C、SPI、CAN、GPIOおよびその他の機能インターフェース

ボタン
1 x ブートキー
1 x オン/オフキー

電源
Type-C電源対応、5V @ 5A

LED
RGB LEDサイドイルミネーション

ファン
5V 2PIN 1.25mmソケット

RTC
3V 2PIN 1.25mmソケット

デバッグ
40PIN拡張ポートにデバッグ用シリアルUARTを搭載

対応OS
Orange pi OS(Droid). Orange pi OS(Arch). Ubuntu.
Debian. Android12
