DIY キット 液晶ディスプレイ付き FMラジオ 受信機 76-108MHz 3.7V 5W 8Ω スピーカー
¥3,024
- LCDディスプレイFMラジオレシーバーDIYキット
- 出力チャンネル スピーカー用モノラル、イヤホン用デュアルチャンネル
- 周波数：76.0MHz～108.0MHz
- ラジオ局を自動で検索
- 30段階のデジタルボリューム調整機能内蔵
- 電源オフ後の自動メモリー機能
- 充電式モジュール内蔵
- 20秒間のバックライト消灯による省電力モード
- スピーカー、イヤホン音声出力対応
海外支店より発送
お届けまでおおよそ14日
在庫42個
説明
組み立てて楽しめるFMラジオ
76.0MHz-108.0MHz ワイヤレス FM ラジオレシーバー DIY キットです。
高精細ディスプレイLCDディスプレイ画面を内蔵しており、受信周波数を明確に表示することができます。
22局をプリセットすることができます。
説明書ダウンロード: http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/GY18971.pdf
ご注意: 18650 バッテリーは別売りです
使用方法
AUTOボタンを押し続けると、受信可能なラジオ局を自動的に検索し、保存します。
P01、P02、P02など、検索可能な局名を自動でつけます。
P+、P-を押して、保存した局を切り替えます。
V+とV-を押して、V00からV30まで音量を調節します。
キャンパス放送帯の切り替え：電源投入前にV+とV-を押し続けてから、作業用電源スイッチをONにします。LCDにC1と表示されれば、キャンパス放送バンドを有効にしたことになります。LCDにC0と表示されている場合は、キャンパス放送バンドを無効にすることを意味します。
バックライトモードを有効にする。バックライトモード：電源投入前にP+とP-を押しておき、その後、作業用電源を投入してください。LCDにB1と表示された場合、バックライトをONにすることを意味します。それは LCD の表示 B0 が 20second 後バックライトを消すことを意味します（これはパワー セービング モードです）。
スピーカーとイヤホンジャックから音声を出力することができます。イヤホンを接続した場合、モジュールのスピーカーは動作しません。

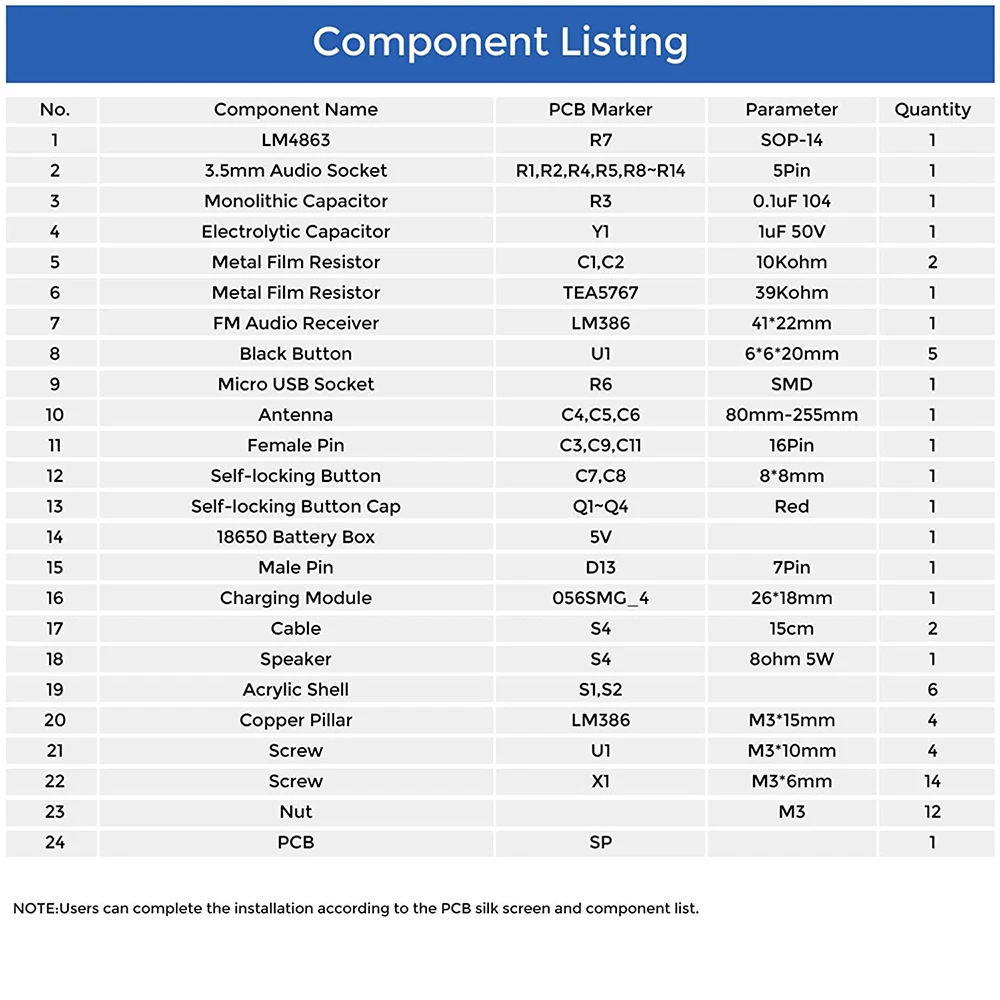

部品リスト
回路図
備考
充電中は電波を受信できません。
無線モジュールです。そのため、電波干渉のある環境では使用しないでください。
充電電圧は大型基板上のmicro USBから入力してください。
取り付けのコツ
はんだごてを用意する必要があります。
取り付けが完了するまでお待ちください。
パッケージはDIYキットです。ユーザー側で取り付けを完了する必要があります。
はんだごては長時間（1.0秒）コンポーネントに触れないでください。コンポーネントを損傷する恐れがあります。
コンポーネントの正と負に注意してください。
ショートは厳禁です。
LEDの取り付けは、指定されたルールに従って行ってください。そうでない場合，一部のLEDは点灯しません。
複雑な部品は優先的に取り付けてください。
すべてのコンポーネントが正しい方向と正しい場所にあることを確認してください。
取付けを始める前にインストール マニュアルを読むことを強く推薦します。
電子部品を取り付ける際には、帯電防止手袋または帯電防止リストバンドを着用してください。
作成手順
ステップ1: 1個の39KΩ金属皮膜抵抗器をR1に取り付けます。
ステップ2: 2個の10KΩ金属皮膜抵抗をR2, R3に取り付けます。
ステップ3: SOP-16 IC LM4863をU1に取り付けます。ICの片方の端にマークがあり、PCBにはICを置くことができるマークがあります。この2つのマークは互いに対応しており、ICソケットの取り付け方向を指定するために使用されます。
ステップ4: J2にマイクロUSBソケットを取り付けます。
ステップ5: 6ピースのピンヘッダを用意します。
ステップ6: J7に充電モジュールを取り付け、6ピースピンヘッダで固定します。
ステップ7: 黒い固定ブロックを6ピースピンヘッダから取り外し、充電モジュールを固定します。
ステップ8: C2に1個の0.1uFモノリシックコンデンサを設置します。
ステップ9: C1に1個の1uF 50V電解コンデンサを設置します。長い方のピンが正極です。
ステップ10: J5に1個の3.5mmオーディオソケットを取り付けてください。
ステップ11: 16ピンメスソケットからピンを切り取ります。
ステップ12: FMにメスソケットを取り付けます。カットしたピンの向きに注意してください。
ステップ13: S6にセルフロックボタン1個を取り付けます。
ステップ14: 5個の6x6x20mmブラックボタンをS1-S5に取り付けてください。
ステップ15：セルフロッキングボタンキャップをセルフロッキングボタンに取り付けてください。
ステップ16: アンテナANTに取り付けます。アンテナは基盤の前面に設置する必要があることに注意してください。
ステップ17: 18650バッテリーボックスをJ1, J3に取り付けてください。赤い線はプラス極です。
ステップ18: スピーカーに2個の15cm黒ケーブルを取り付けます。
ステップ19: スピーカーをSPで基盤に接続します。スピーカーは、プラスとマイナスの区別がありません。
ステップ20: FMオーディオレシーバー1個をメスピンで取り付けます。ピンの切り口に注意してください。
ステップ21: アクリルシェルの表面にある保護フィルムをはがします。
ステップ22: 4個のM3x15mm Copper Pillarおよび4個のM3x10mmねじ式アクリル底板を取り付けてください。
ステップ 23: 4個のM3x6mm ねじによってアクリルの底板で固定されたスピーカー。
ステップ 24: アクリルの底板に 3個のM3x6mm ねじおよび 3個のM3 ナットを取付けて下さい。基盤とアクリルの間にワイヤーを入れないように注意してください。
ステップ 25: 3個のM3 ナットでアクリルの底板で主要な 基盤を固定して下さい。ワイヤーは基盤とアクリルの間に置かれるべきでないことに注意してください。
ステップ26: 電池ボックスの位置を調整します。電池ボックスの下にワイヤーを配置しないでください。配線は電池ボックスの両端に移動させることができます。
ステップ27: 6個のM3x6mmねじと6個のM3ナットで他のアクリル板を固定します。
ステップ28: 電源に接続し、効果をお楽しみください。
