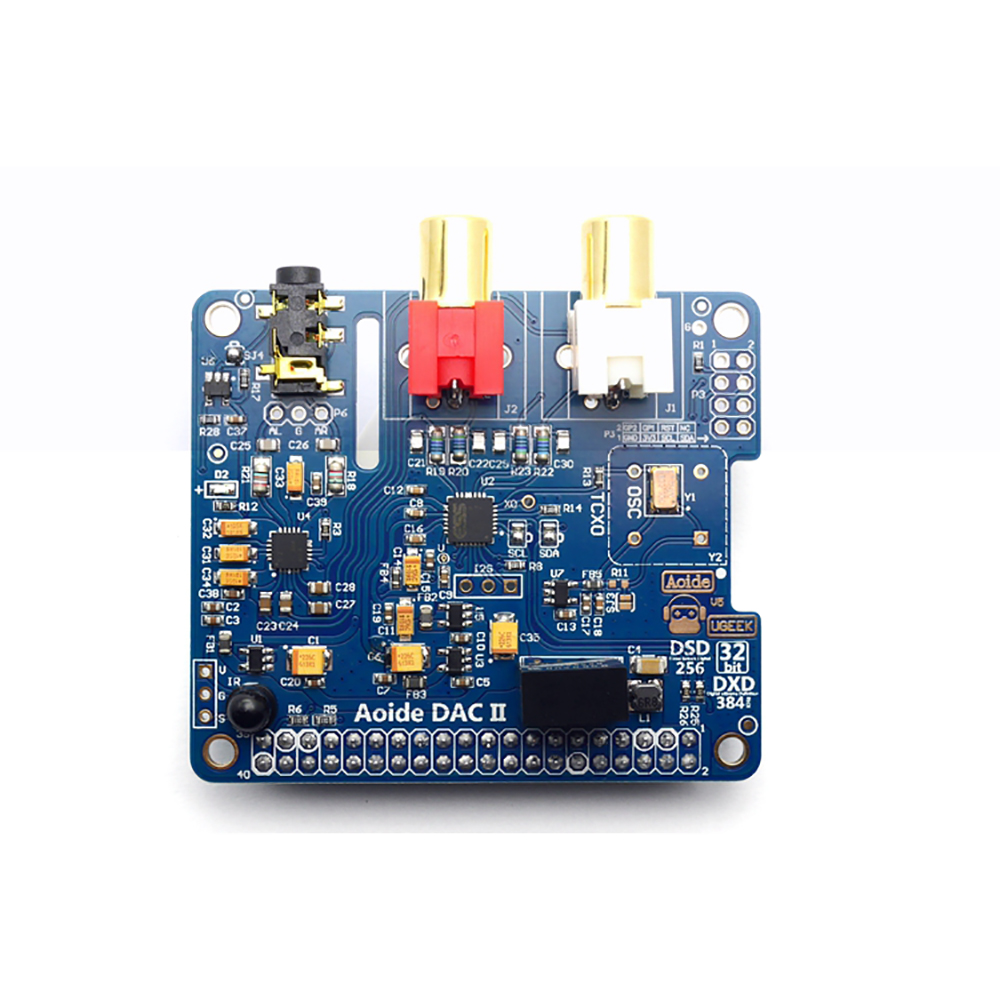

Raspberry Pi 4 Model B専用 オーディオボード DAC II 384kHz/32-bit

¥9,700

  • ビットパーフェクト、32Bit/384kHzまでのサポート

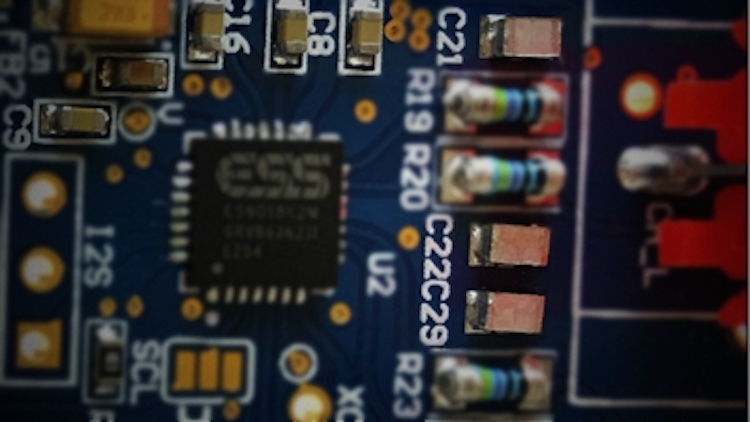

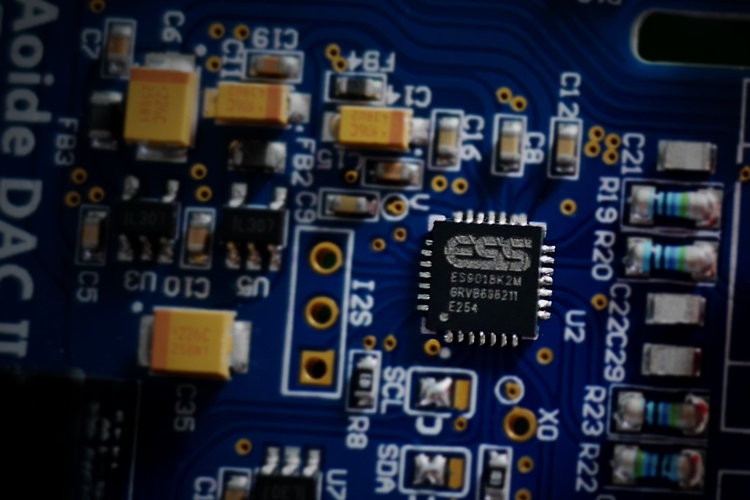

  • 高性能DACチップES9018K2M
  • 内蔵5V電圧スイングヘッドフォンAMP
  • 3.5mmヘッドフォン出力とラインアウト(RCA)
  • デジタル音量調節をサポート
  • DSD256/128/64; 32Bit/384KHz (PCM)をサポート
海外支店より発送
お届けまでおおよそ14日

説明

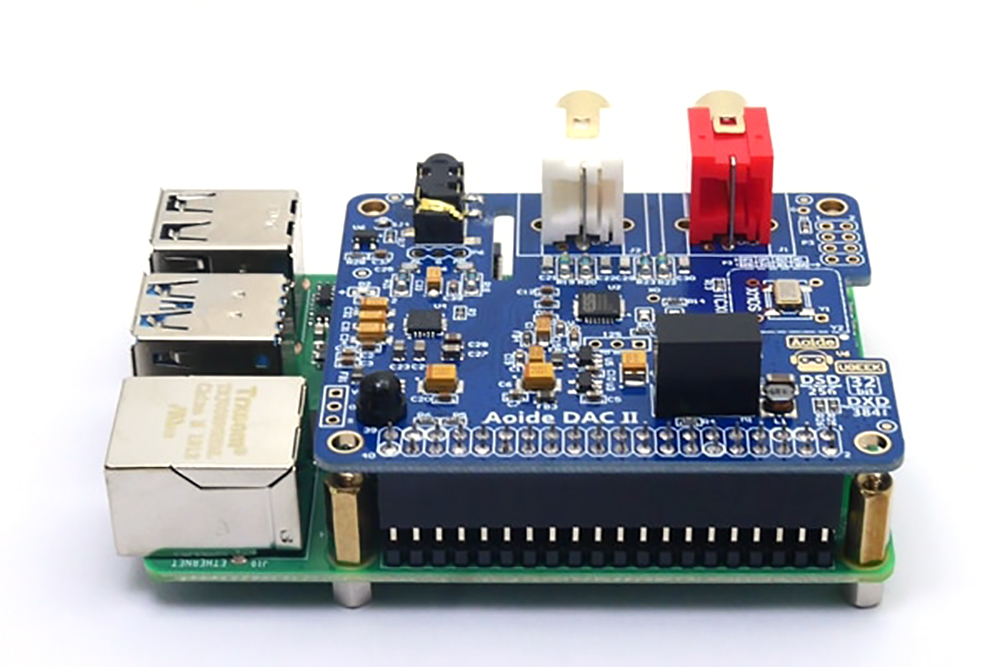

Raspberry Pi 4 Model Bに対応したDAC

ハイレゾリューションオーディオ

384 kHz/32ビットまでに対応し、CDよりも高いレートで音楽をキャプチャーして、オリジナルのスタジオ録音に近づいたサウンドをお楽しみいただけます。

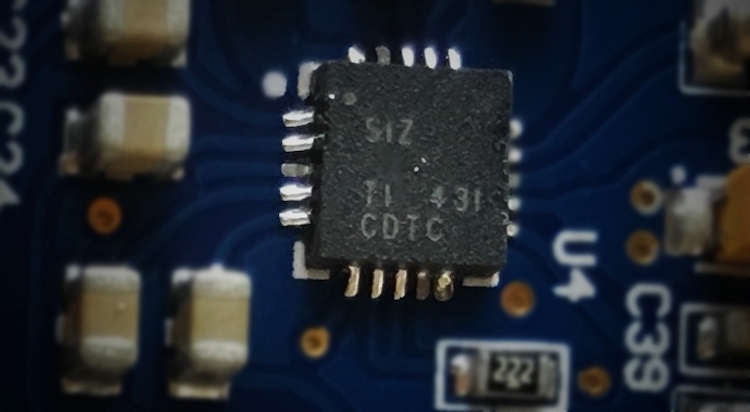

テキサス・インスツルメンツ社製の高音質ヘッドホンアンプTPA6133A2を搭載し、ハイパワー出力、非常に忠実度の高いヘッドホンアンプで、アンプではなく音楽を聴くことができます。

80/100Mhz高精度マスタークロック

すべての音を覚醒させるためのパーツ

厚みのある銅箔メイン基板をはじめ、厳選された低インピーダンスパーツにより、より解像度の高いサウンドを実現しています。

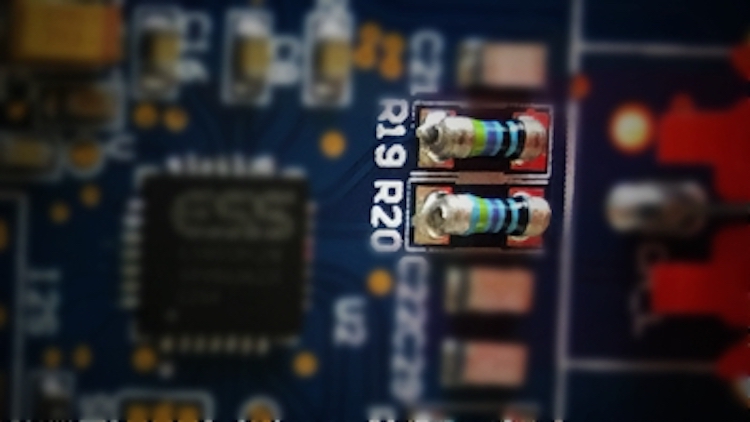

MELF抵抗

ノイズを減らすための工夫
ヘッドホン出力には、低歪・低抵抗のMELF抵抗を内蔵しています。

フィルムコンデンサー

フィルムコンデンサーを採用し、振動や電気源からの干渉を最小限に抑えています。

オリジナルに忠実

PCM(Pulse Code Modulation)変換されたコンテンツ(DSD 256/128/64)を、DSD(Direct Stream Digital)オリジナルの温かみのあるサウンドで高品質に再生できます。



システムダウンロード

https://sourceforge.net/projects/u-geek/files/HIFI/Volumio2.612-2019-09-27-pi-aoide.img.gz/download

https://sourceforge.net/projects/u-geek/files/HIFI/moode5.3-aoide-dacii.img.7z/download

https://sourceforge.net/projects/u-geek/files/HIFI/Dietpi-2019-09-24.img.gz/download

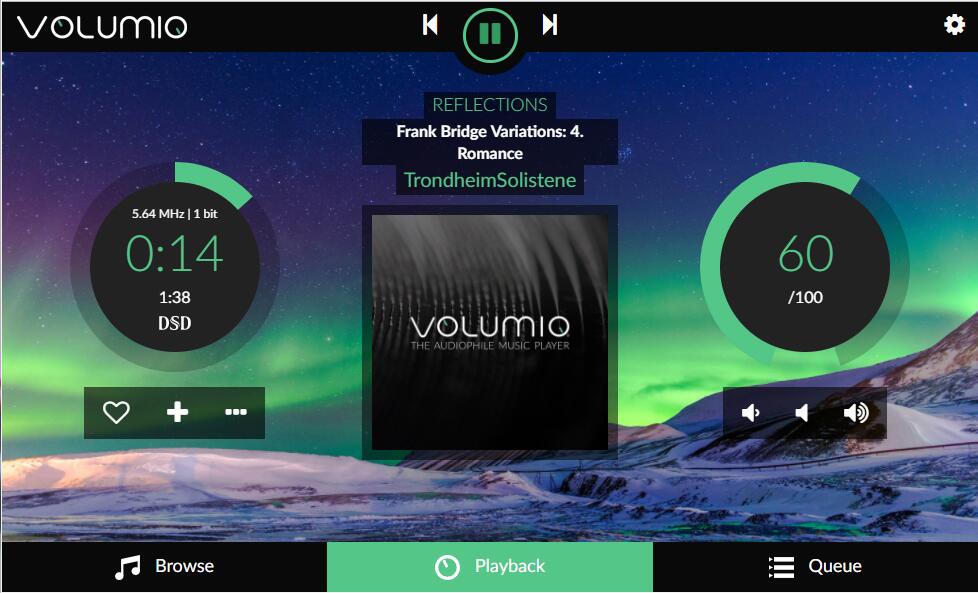

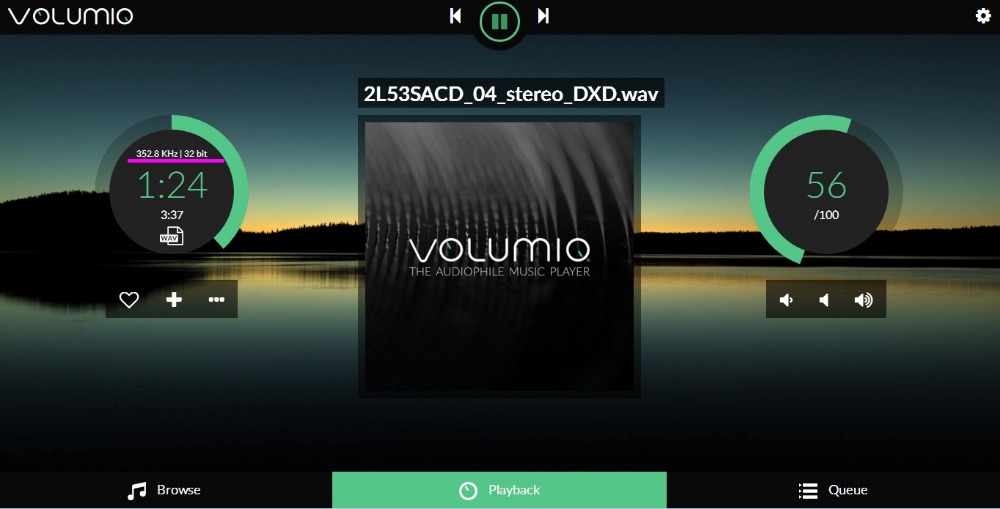

Volumioによるロスレスミュージック再生方法

imgファイルをダウンロードし、解凍してマイクロSDカードに書き込みます。

カードをRaspberry Piに挿入し、Raspberry Piをネットワークに接続します。

サウンドカードをWebで管理します。

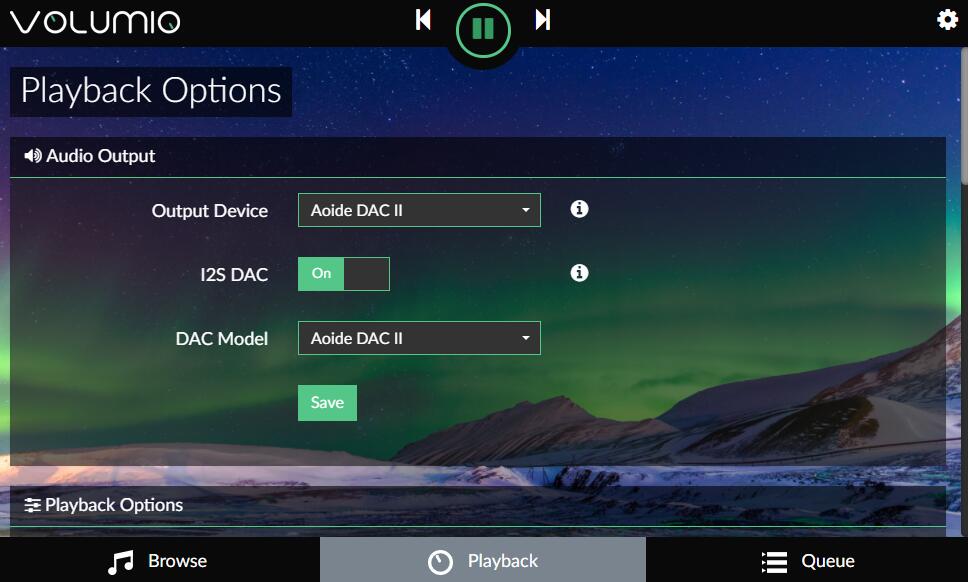

設定

I2S DACを「オン」にして、出力デバイスを「Aoide DAC II」に設定し、保存して再起動します。

組み立て方法

4本の足のスタッドをネジで固定します。

銅のスタッドとスペーサースタッドで、Raspberry Piボードを固定します。

DACIIを乗せ、ネジで固定します。

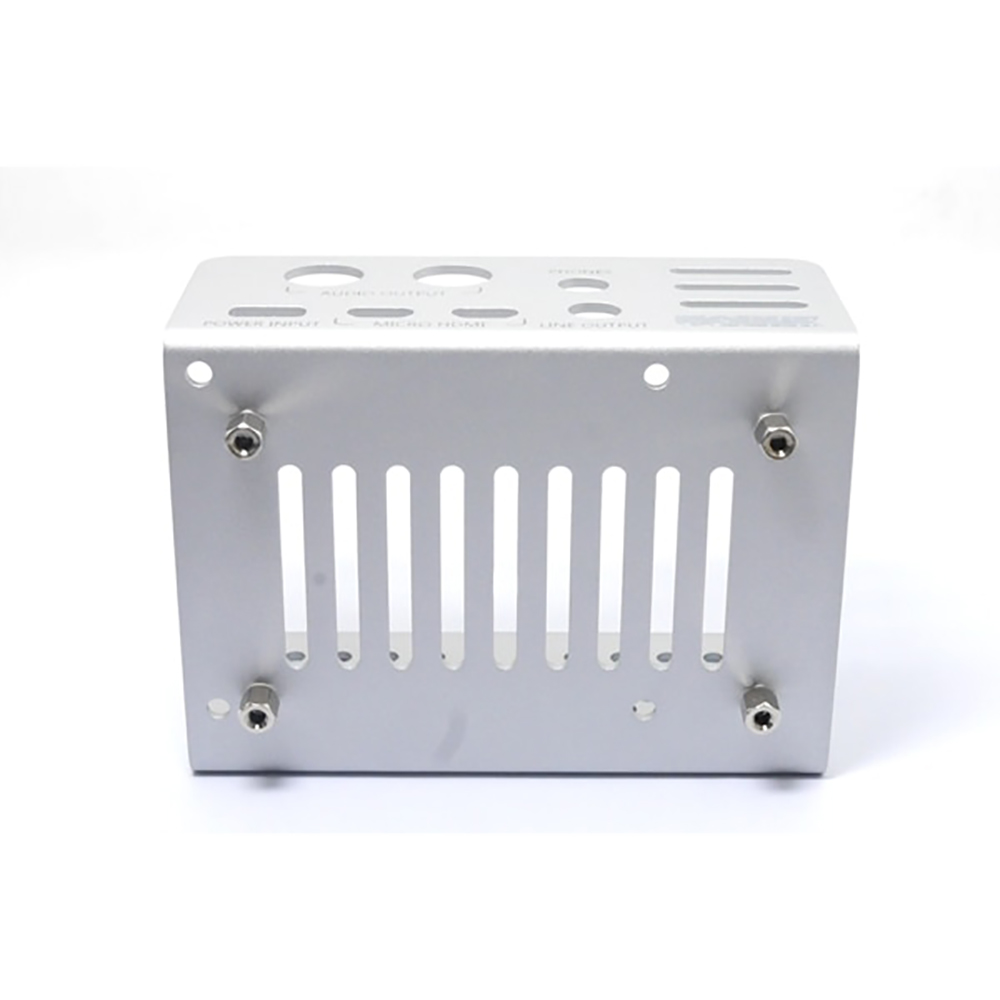

インナーケースに固定します。

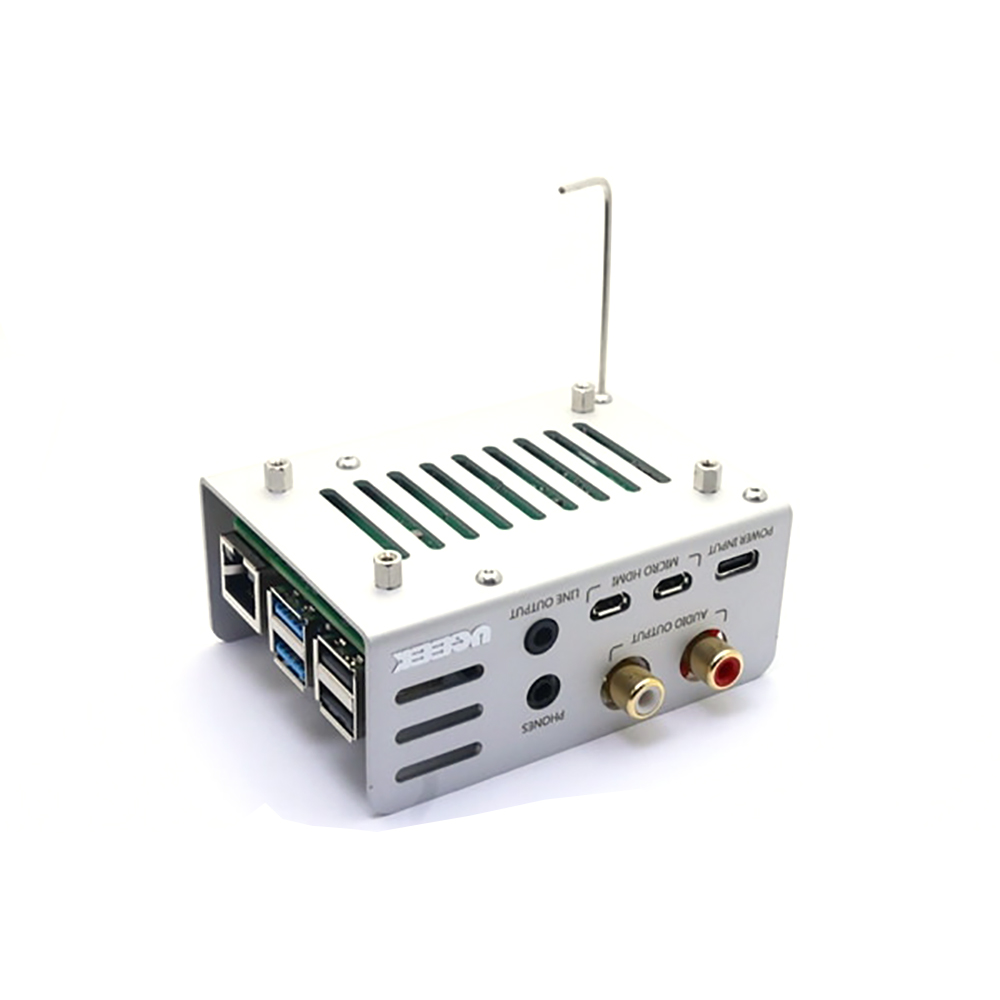

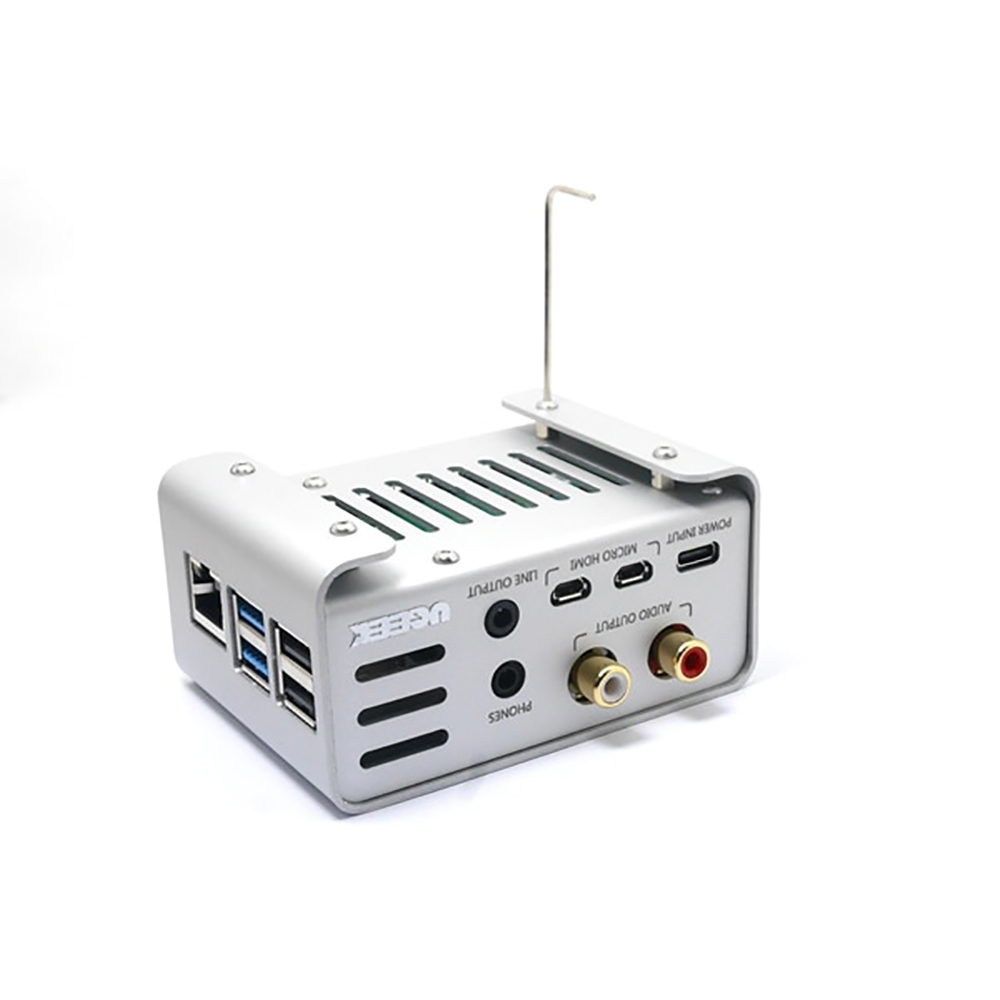

アウターケースに装着します。

スペック

LINE出力
周波数レスポンス20Hz〜20KHz +/-0.1dB
SN比-119dB +/-1dB
THD+N-120dB
DNR127dB
ヘッドフォン出力
周波数レスポンス20Hz〜20KHz +/-0.1dB
THD+N0.0021% (16Ω 負荷)
出力レベル138mW(+4dB ゲイン)
SN比93dB
PSSRR>100dB
CMRR69dB
システムダウンロードhttps://sourceforge.net/projects/u-geek/files/HIFI/Volumio2.612-2019-09-27-pi-aoide.img.gz/download

https://sourceforge.net/projects/u-geek/files/HIFI/moode5.3-aoide-dacii.img.7z/download

https://sourceforge.net/projects/u-geek/files/HIFI/Dietpi-2019-09-24.img.gz/download
内容物サウンドカード

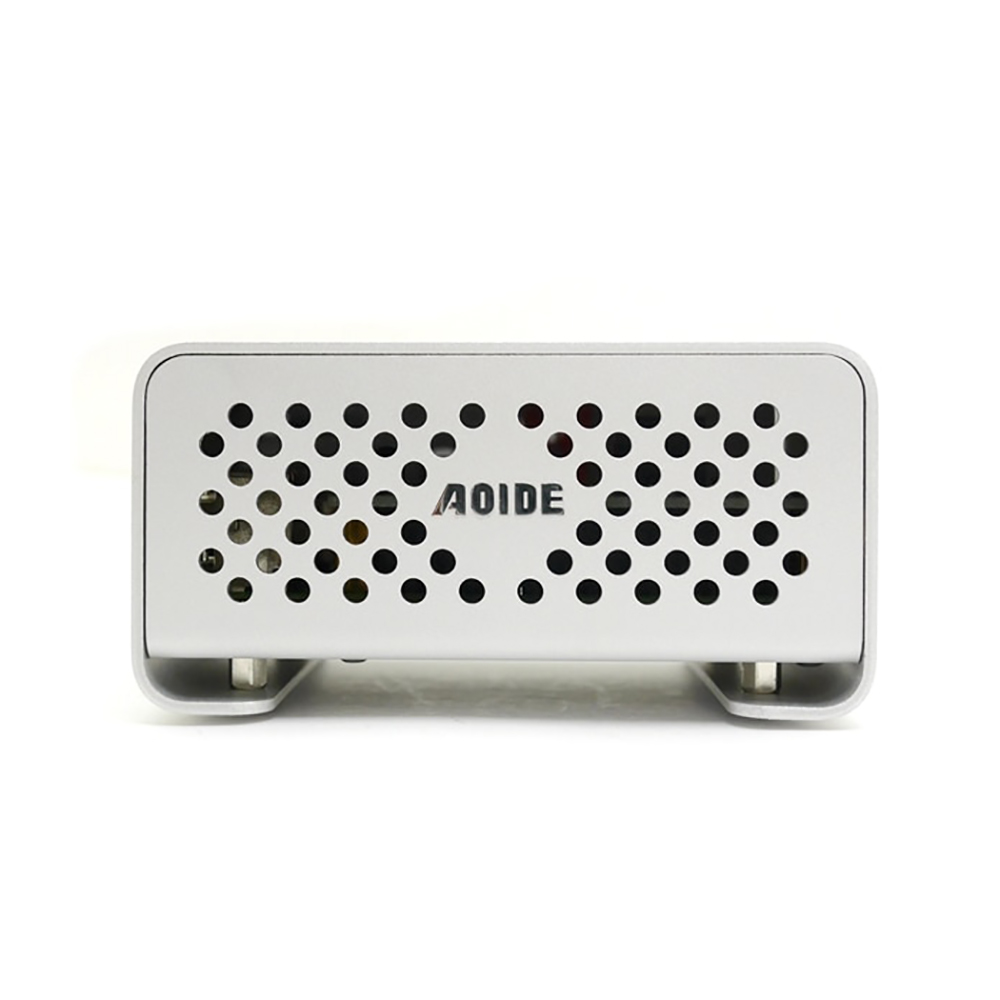

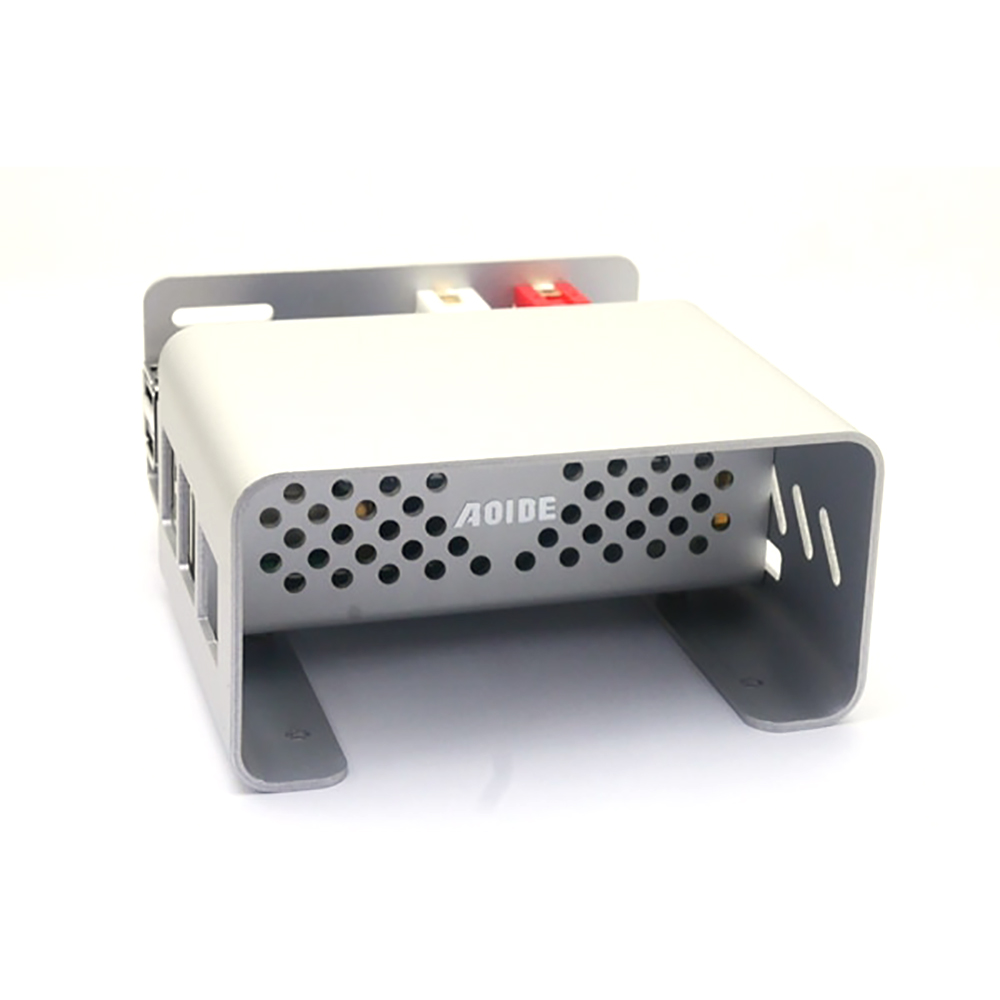

アルミニウムケース
サイズ6.5 x 6.2 x 2.3 cm
重量23g
