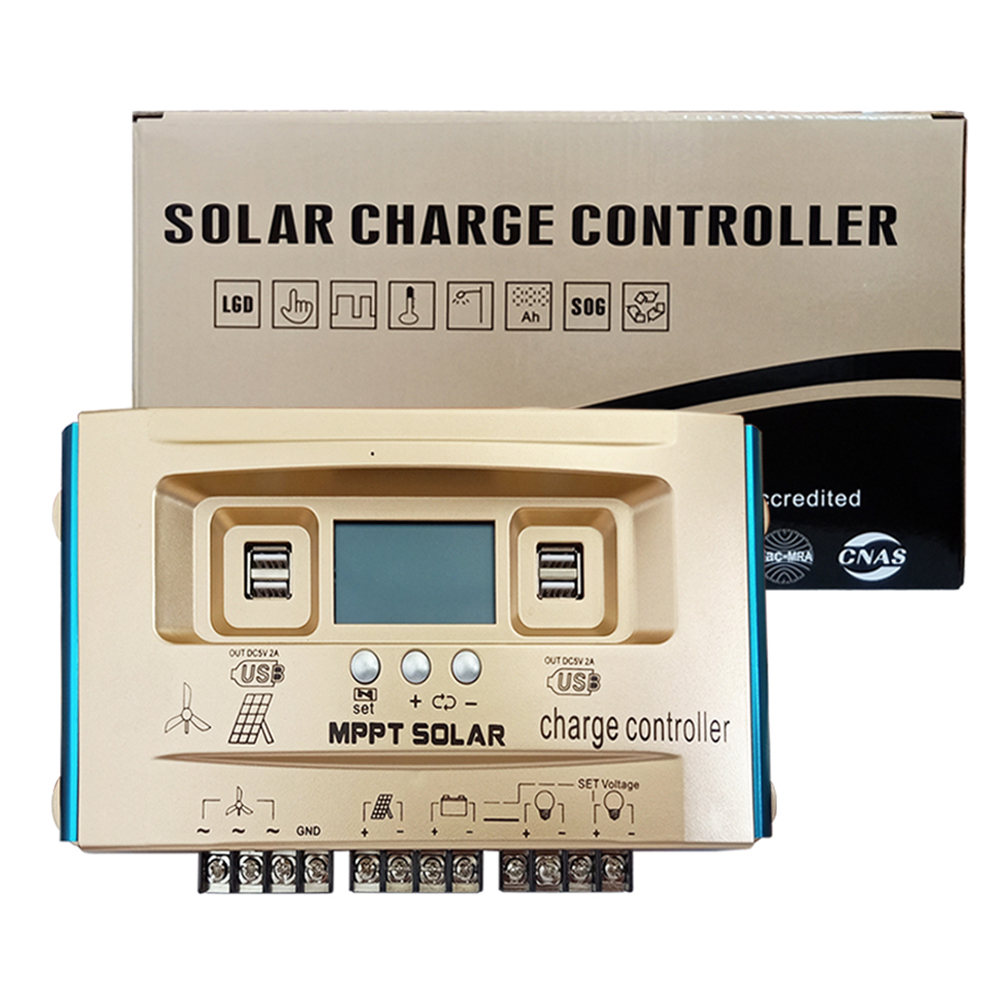

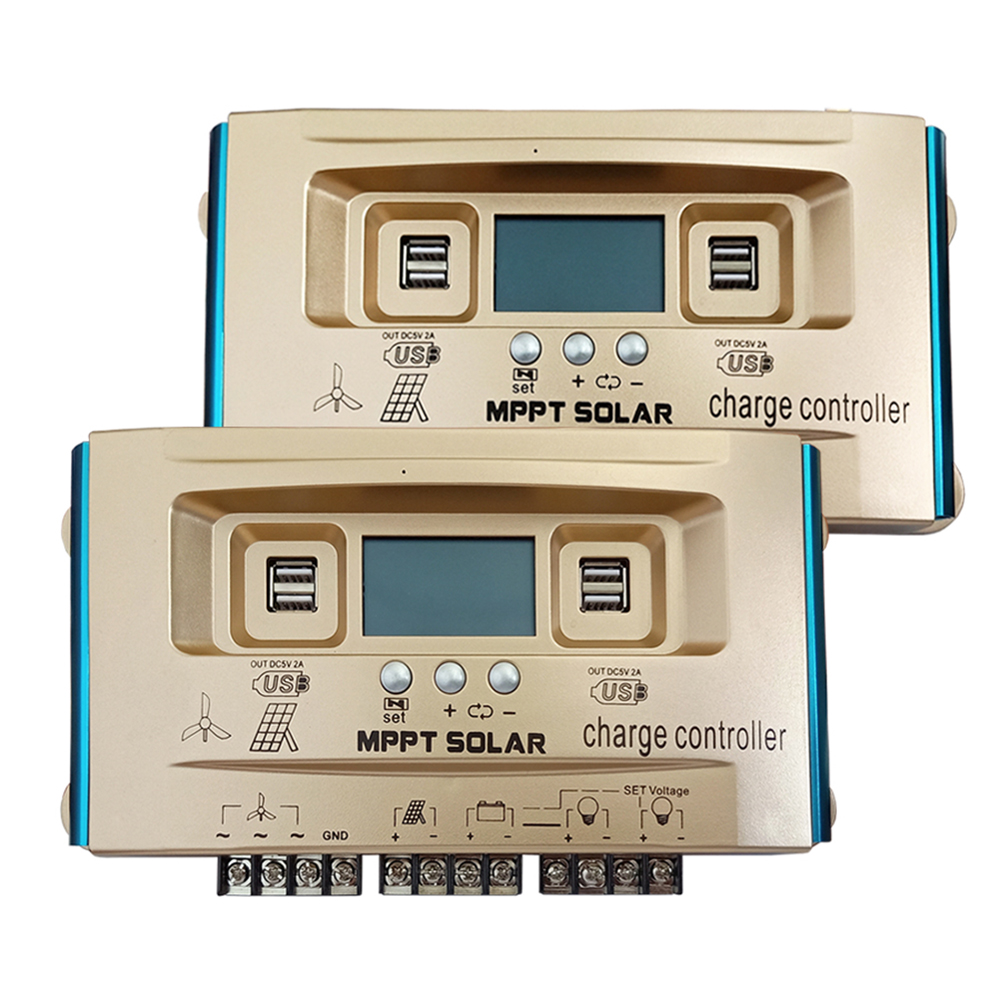

30A 40A 60A 100A 風力& ソーラー ハイブリッド MPPT コントローラー 12V 24V 36V 48V 60V バッテリー充電レギュレーター クワッドUSB

¥12,215¥15,442

  • 風力&ソーラーパネル両充電に対応
  • 4つのUSBポート
  • 充電接続モード
  • デュアルバッテリ充電接続モード
  • ブースト充電接続モード
  • バッテリなし動作モード
海外支店より発送
お届けまでおおよそ14日
クリア
商品コード: 3256802955172502 カテゴリー: タグ: , , ,

説明

風力&ソーラーパネル両充電対応レギュレーター



  • 産業グレードの主制御チップ、16レベルのADサンプリング精度、温度、充電電流、放電電流の正確なリアルタイム表示、および累積発電量が一目でわかります。
  • オートフォーカスMPPTトラッキング充電、高い充電効率、充電プロセス中のノンストップ検出 双方向フォーカストラッキング。入力15V~40Vの昇圧MPPTで効率的な充電が可能。

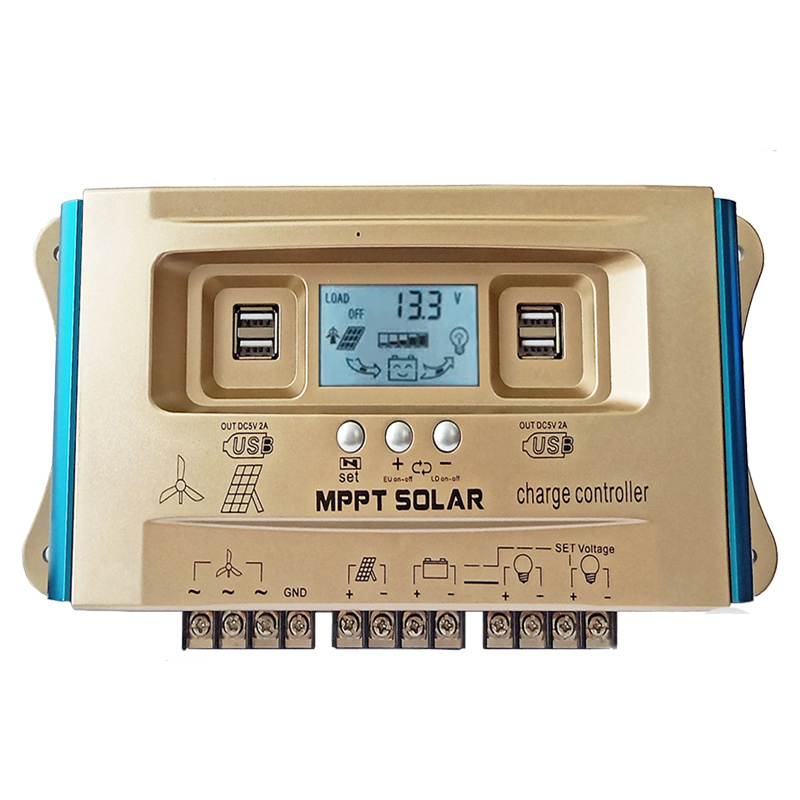

  • 大画面LCDディスプレイ、調整可能な充電と放電パラメータウルトラワイド充電と放電を調整することができます。バッテリーの特性を理解し、それに対応する充電パラメーターを設定すれば、どんなバッテリーでも充電できます。分と時間をオフに出力電力を調整することができ、より便利です。
  • 完全な3段階の充電管理で、効果的にバッテリーを保護し、バッテリーの耐久性を’より高めます。このコントローラは、すべての種類の鉛酸蓄電池に適しています(オープン、シール、コロイドを含む。リチウム電池はユーザー定義のパラメータが必要)。
  • 12V/24V/36V/48V/60Vのバッテリーを充電するには、ソーラーパネルの電圧値が、充電するバッテリーの電圧値の1.5倍であることが必要です。
  • 内蔵過熱、過電流、短絡、開路保護、逆接続保護、故障が解消されると、コントローラは自動的に機器を損傷することなく回復します。ブースト出力パワーポートをショートさせるのは厳禁です。
  • 双方向MOS管逆流防止回路、高出力充電モード、超低発熱。

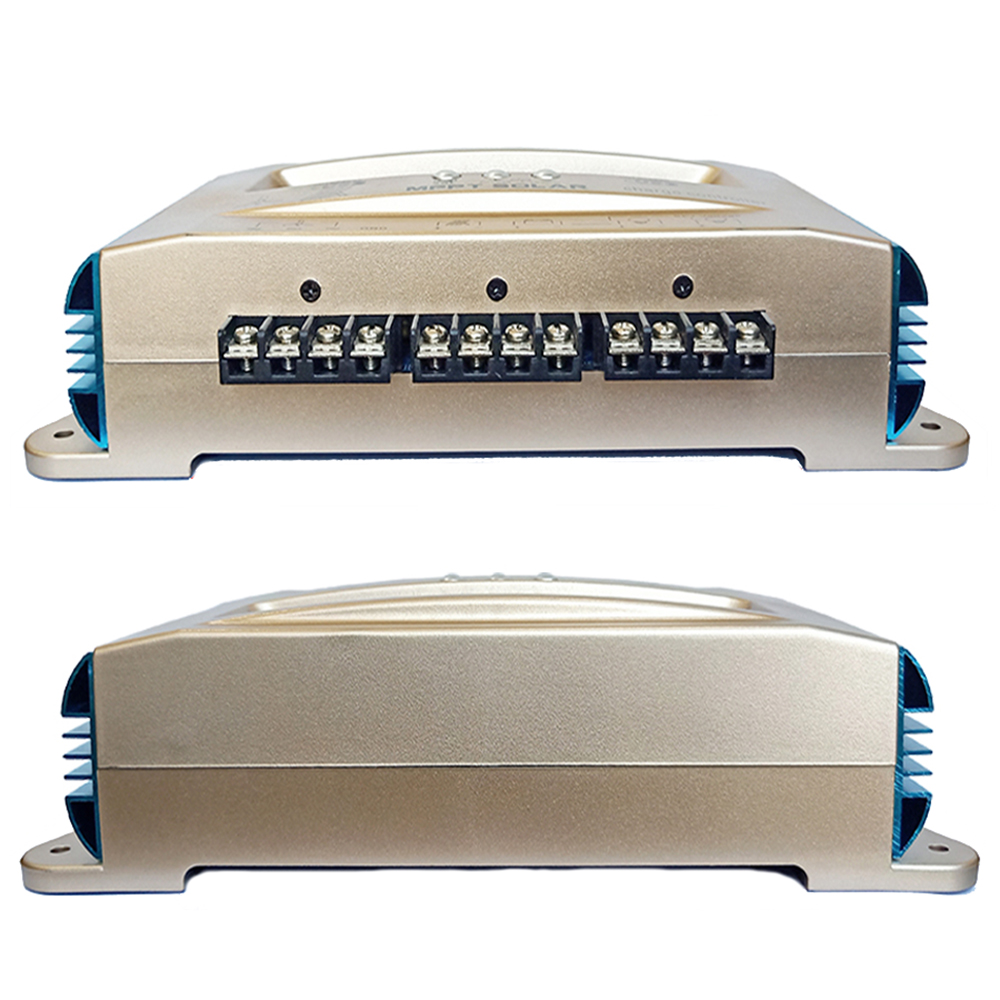

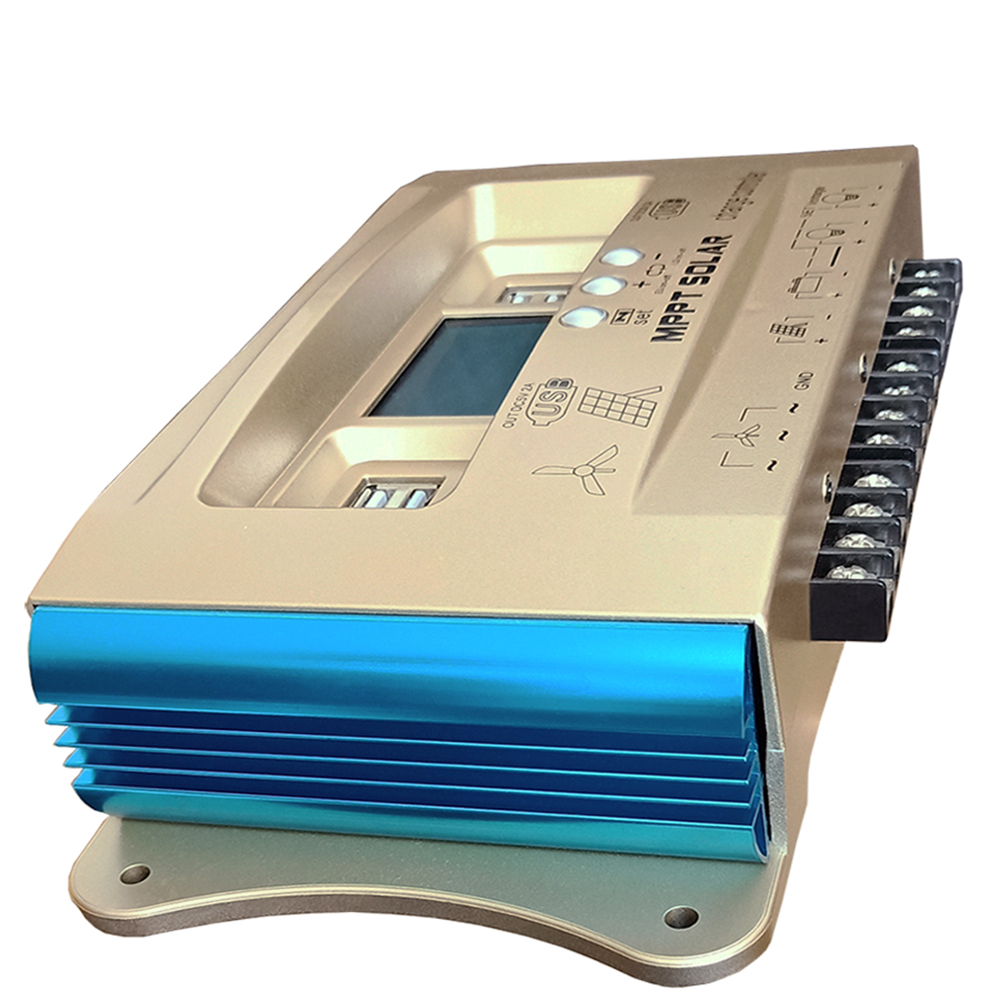

  • 充電も放電も多重MOS、ハイパワー充電と放電を組み合わせ、フェニックスウイングアルミ合金で十分に放熱します。
  • 負荷に電力を供給するための電池は不要です。



風力、太陽光の入力電力については、以下の推奨事項を厳守してください。
1.風力発電の最大入力は200Wです。
2.太陽電池の最大入力電力。
30A=300W
40A=400W
60A=600W
100A=700W



システムの接続

1. バッテリーのプラス極を図のようにコントローラに接続すると、コントローラは自動的にバッテリー電圧を検出します。
2. 負荷の正極と負極を図のようにコントローラに接続し、逆接しないように注意してください。
3. 太陽電池を図のようにコントローラに接続します。
4. 風力発電機とコントローラを図のように接続します。
5. 充電機能を立ち上げる、または電源出力、短絡はいつでも厳しく禁止されています!





充電接続モード

風力入力15V-50V、ソーラーパネル18~90V入力

①12V、24V、36V、48V、60Vバッテリーを充電。



出力負荷はバッテリー電圧値に対応します。

最初にバッテリーを接続し、次にソーラーパネルまたは風力モーターを接続し、最後に負荷を接続します。

バッテリーを接続し、まず二次電池に対応する電圧値を設定し、関連する充電パラメータを設定し、メモリ機能を使用します。

デュアルバッテリ充電接続モード

風力入力15V-50V、ソーラーパネル入力18V

①12Vバッテリーバッテリーを充電。

②24V、36V、48V、60Vバッテリーを充電。



ソーラーパネル36V入力

①24Vバッテリーを充電。

②36V、48V、60Vバッテリーを充電。



出力負荷はバッテリーの電圧値に対応します。

最初にバッテリーを接続し、次にソーラーパネルまたは風力モーターを接続し、最後に負荷を接続します。

バッテリーを接続し、まず二次電池の対応する電圧値を設定します。 ①バッテリー、②バッテリー、関連する充電パラメータをメモリー機能とともに設定します。

ブースト充電接続モード

風力入力15V-50V、ソーラーパネル18V入力。

①バッテリーに接続せず、マイナス極に接続。

②24V、36V、48V、60Vバッテリーを充電。



ソーラーパネル18V–36V入力

①バッテリーに接続せず、マイナス極に接続。

②24V(PV18V)、36V、48V、60V(PV36V)バッテリーを充電。



出力負荷はバッテリーの電圧値に対応します。最初にバッテリーを接続し、次にソーラーパネルまたは風力モーターを接続し、最後に負荷を接続します。

電池を接続し、まず充電に対応する電圧値を設定する ②電池を接続し、関連する充電パラメータを設定する メモリー機能付き。

バッテリなし動作モード

風力入力15V~50V、ソーラーパネル18V入力。

①バッテリーは接続せず、マイナス極に接続

②負荷24V、36V、48V、60V駆動作業。

昇圧出力電圧値が負荷電圧値と一致し、ようやく負荷が接続されます。

18Vの太陽電池パネルで風または油圧モーターまたは太陽電池パネルを接続し、最初に負荷に対応する電圧値 を設定し、メモリ機能で、関連する充電パラメータを設定します。

スペック

定格充電電流
30A
40A
50A
60A
100A
定格放電電流
10A
10A
20A
20A
30A
イコライゼーション 12V/24V
B01 Lithium
B02 Gel
B03 Flood
12.2V/24.4V
14.2V/28.4V
14.6V/29.2V
最大ソーラー入力
12V バッテリー用18Vソーラーパネルと24V <40Vバッテリー用36Vソーラーパネル
イコライゼーション36V/48V
B01 Lithium
B02 Gel
B03 Flood
37V/49V
42V/56V
44V/58V
最大ソーラー入力
36V バッテリー用54Vソーラーパネルと48V <80Vバッテリー用72Vソーラーパネル

イコライゼーション 60V
B01 Lithium
B02 Gel
B03 Flood
61V
71V
73V
最大ソーラー入力
60V バッテリーは 90V ソーラーパネルで充電されます。電圧は100V未満
12V フロート
14.2V (デフォルト、調整可能) 12.0—15.0
12V 放電ストップ
10.7V (デフォルト、調整可能) 9.0—11.5V
12V 放電再接続
12.5V (デフォルト、調整可能) 11.0—13.0V
24V フロート
28.4V (デフォルト、調整可能) 24.0—29.0V
24V 放電ストップ
19.0V (デフォルト、調整可能) 18.0—22.0V
24V 放電再接続
22.0V (デフォルト、調整可能) 22.0—26.0V
36V フロート
42.0V (デフォルト、調整可能) 36.0—45.0V
36V 放電ストップ
30.0V (デフォルト、調整可能) 27.0—33.0V
36V 放電再接続
38.0V (デフォルト、調整可能) 36.0—42.0V
48V フロート
56.0V (デフォルト、調整可能) 48.0—60.0V
48V 放電ストップ
40.0V (デフォルト、調整可能) 36.0—44.0V
48V 放電再接続
50.0V (デフォルト、調整可能) 48.0—56.0V
60V フロート
71.0V (デフォルト、調整可能) 60.0—75.0V
60V 放電ストップ
50.0V (デフォルト、調整可能) 45.0—55.0V
60V 放電再接続
63.0V (デフォルト、調整可能) 60.0—70.0V
自己消費
<10mA
USB 出力
5V/2A 最大
動作温度
-10-+60℃
サイズ/重量
268 x 138 x 66mm/650g
