BSIDE 多機能 ワイヤー ケーブル トラッカー  テスター RJ45 RJ11
  • RJ45、RJ11や金属ワイヤーケーブルをトレース
  • ワイヤーカバーを開かずにかんたんに、素早く中断箇所を発見
  • ネットワークケーブル調査
  • 正負極性
  • 電話線のステータスをチェック
無料(納期:7-14日)
代金引換の場合(+代金引換手数料)

BSIDE 多機能 ワイヤー ケーブル トラッカー テスター RJ45 RJ11

 RJ45、RJ11や金属ワイヤーケーブルなどをカバーを開かずにかんたんに、素早く中断箇所を発見

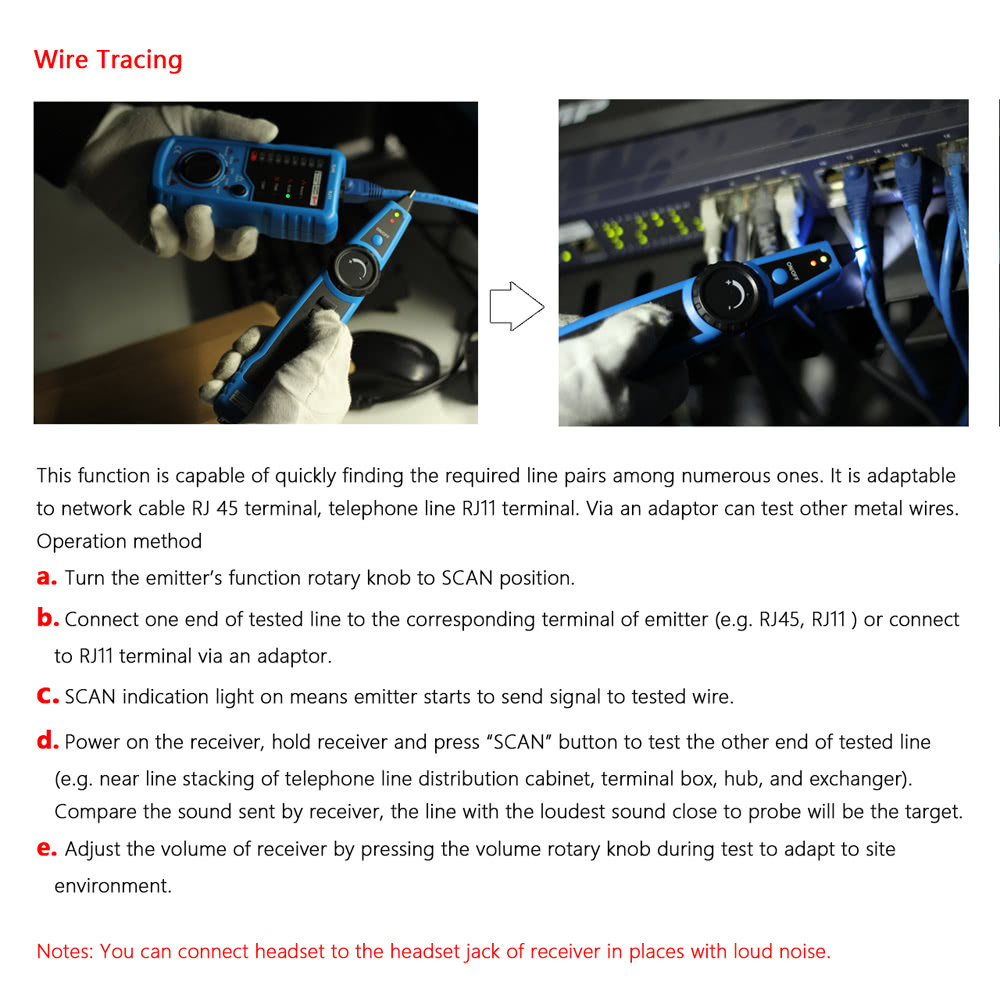

ワイヤートレース


この機能は多数の中から要求するラインのペアを素早く探すのに使えます。
RJ45ターミナル、RJ11電話線ターミナルに適しています。
アダプターを通じてその他の金属ワイヤーのテストもできます。


操作方法

a エミッターのファンクションロータリーノブを「SCAN」にします。
b テストラインの先端をエミッターのポートに接続します(例 RJ45、RJ11)。もしくはアダプターを使ってRJ11ポートに接続します。
c 「SCAN」インジケーターライトはエミッターが信号をテストワイヤーに送信していることを意味しています。
d 受信機の電源を入れ、「SCAN」ボタンを押し続け、テストラインのもう一方の終端をテストします(例 電話線の分配キャビネットのライン積み重ね、ターミナルボックス、ハブ、交換機の近く、)。受信機で送信されたサウンドを比較すると、プローブに近い最も大きな音のラインがターゲットになります。
e 受信機の音量を音量ロータリーノブで調節し、環境に敵をさせます。


騒音の大きな場所ではヘッドセットジャックにヘッドセットを着けてご使用されることをお勧めします。

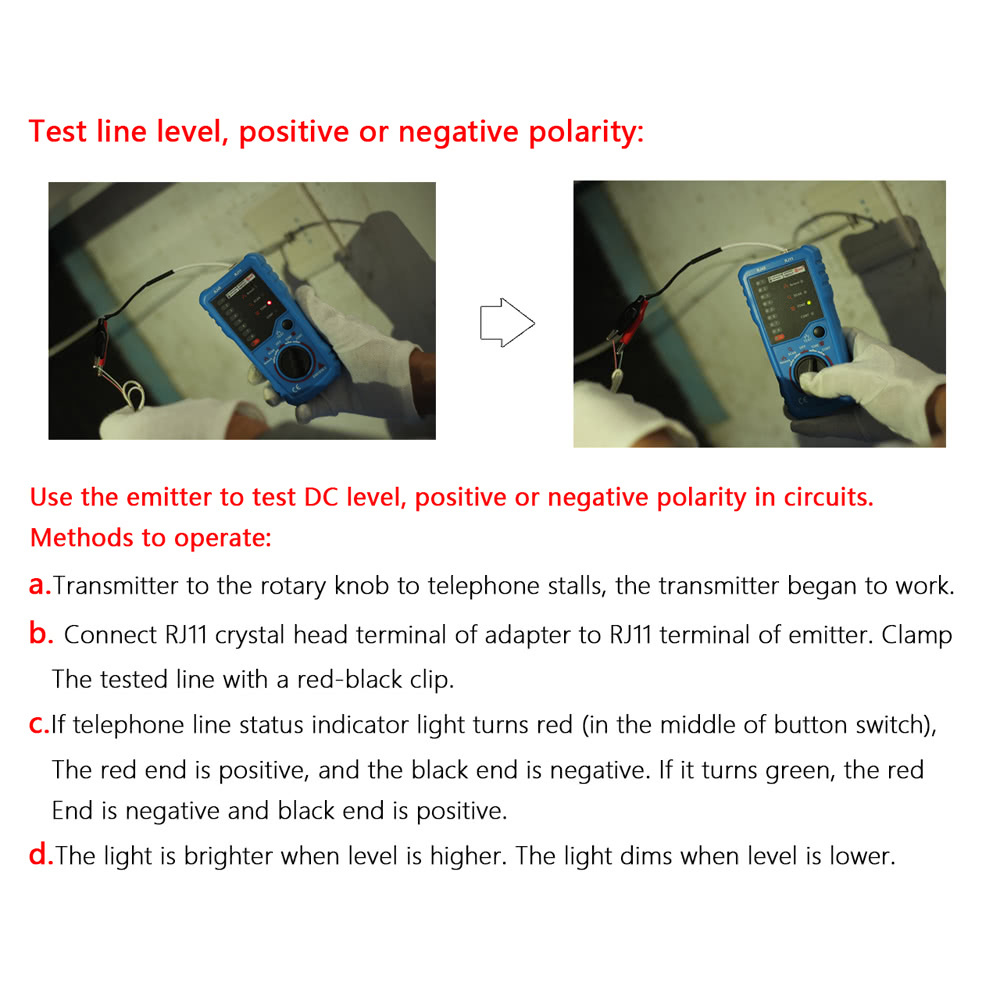

ラインレベルテスト、正極・負極


エミッターを使ってDCレベル、回路の正極もしくは負極をテスト


操作方法

a トランスミッターのロータリーノブを電話に合わせて動作を開始します。
b RJ11の先端をエミッターのRJ11ポートに接続します。ラインを赤と黒のクリップで挟みます。
c 電話線ステータスインジケーターが赤色になったら(ボタンスイッチの真ん中)、赤側が正極、黒側が負極になります。緑色の場合は、赤側が負極、黒側が正極になります。
d レベルが高いほどライトは明るくなり、レベルが低いほどライトは暗くなります。

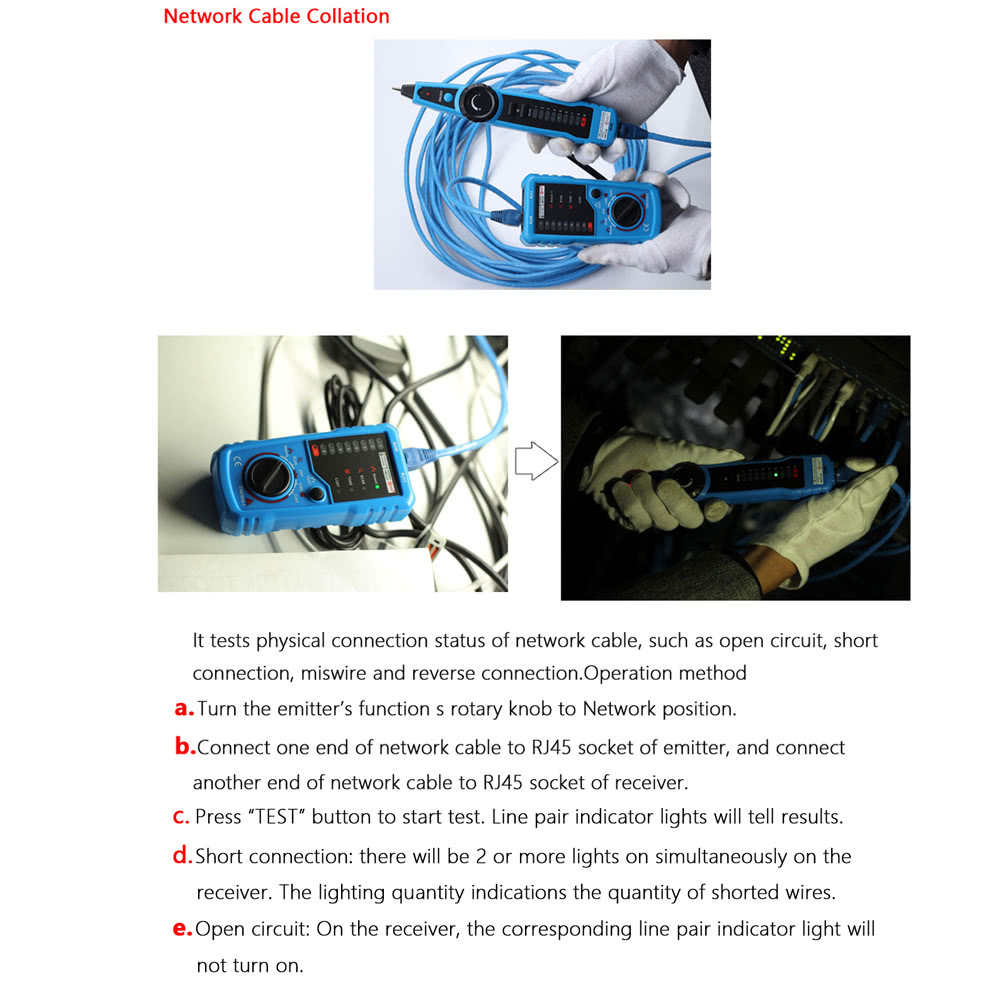

ネットワークケーブル調査


開回路、短絡、誤配線および逆接続のようなネットワークケーブルの物理的なテストをします。


操作方法

a エミッターのファンクションロータリーノブを「Network」に合わせます。
b 片方のネットワークケーブルの先端をエミッターのRJ45ポートに挿し、もう一方を受信機のRJ45ポートに挿します。
c 「TEST」ボタンを押してテストを開始します。ラインペアライトが点灯して結果を表示します。
d 短絡: 受信機の2つ以上のライトが同時に点灯します。光量が、細断線の量を示しています。
e 開回路: 受信機では、対応する回線ペアインジケータランプが点灯しません。




破損することがありますので、30V以上で使用しないでください。
電源を逆にしないでください。メータが損傷します。
出力がオフまたは電流が0.001A未満の場合、エネルギーカウンタは記録を停止します。



信号送信距離 100m以下
高度 2000m未満
防爆規格 IP40
動作温度 0~40°C
保存温度 -10~50°C
湿度 最大80% 相対湿度(結露なきこと)
電池 エミッター: 6F22/9V角形電池 x 1(別売)
レシーバー: 6F22/9V角形電池 x 1(別売)
内容物 エミッター
受信機
クリップアダプターケーブル
RJ11ケーブル
RJ45ケーブル
説明書(英語)
サイズ エミッター: 12.6 x 6.4 x 3cm
レシーバー: 20.5 x 4 x 3cm
重量 エミッター: 76g
レシーバー: 90g
