HOME | DIY・工具 | Hantek DSO4102S デジタル ストレージ オシロスコープ

Hantek DSO5102P デジタルオシロスコープ 100MHz 1Gs 2CH 7インチ TFT液晶 8ビット 4nS/div-80S/div
  • 2チャネルデジタルオシロスコープ
  • 任意/関数波形ジェネレーター
  • 7インチディスプレイ
  • 1GSa/sサンプルレート、100MHzバンド幅、20種類以上の自動測定機能
  • パワフルなトリガー機能
  • 任意/機能的波形発生器
  • 統合USBホスト
無料(納期:7-14日)
代金引換の場合(+代金引換手数料)

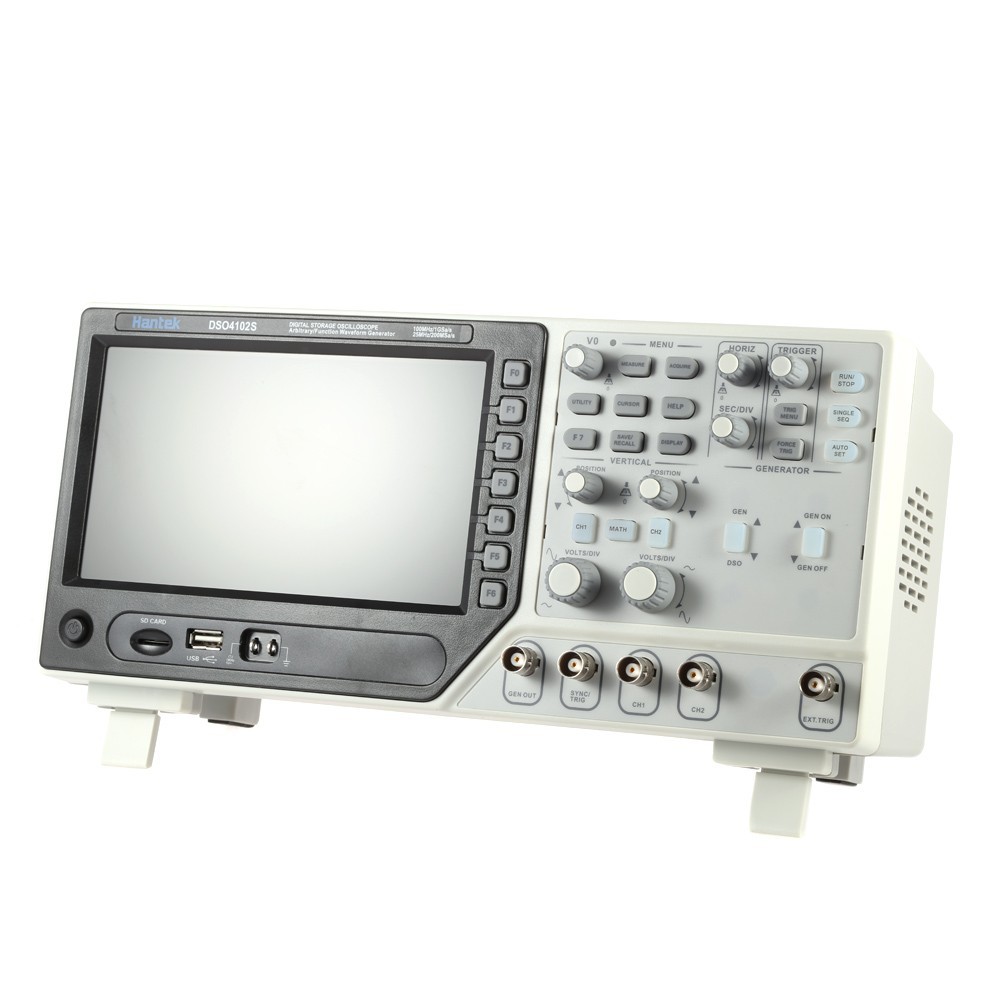

Hantek DSO4102S デジタル ストレージ オシロスコープ





オシロスコープ


オシロスコープと波形ジェネレーター機能を持ち、同時に便利なオペレーションをするために分離されています。

1GSa/sサンプルレート、100MHzバンド幅、20種類以上の自動測定機能を持ちます。



パワフルなトリガー機能


エッジ、ビデオ、パルス、スロープ、オーバータイム、オルタナティブに対応します。



任意/機能的波形発生器


25MHz、12ビット分解能、200MHz DDS、任意波形/矩形波/正弦波/三角波/台形波/パルス波/ DCはトランスデューサを簡単にシミュレートします。

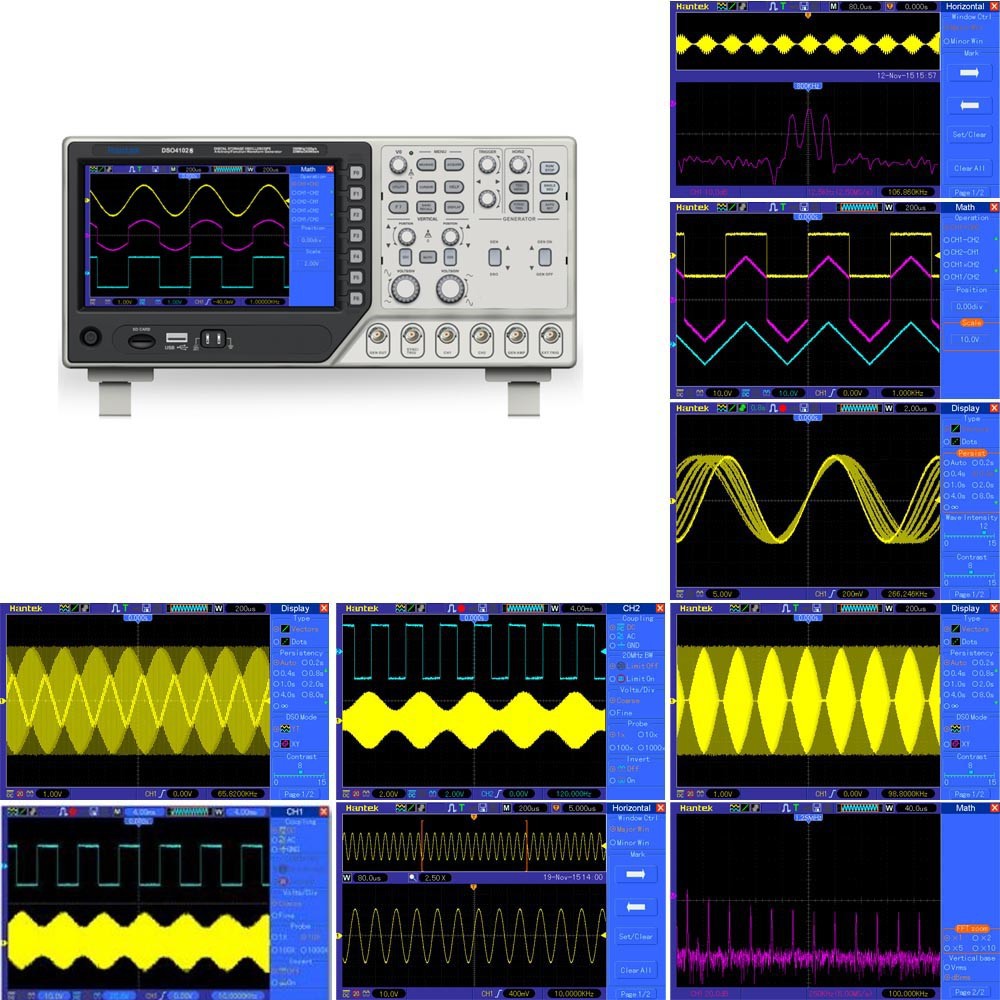

ディスプレイ


7インチディスプレイで波形を確認できます。
800 x 480ピクセル、64000色カラーでくっきり見やすい画面です。

統合USBホスト


USBポート、SDカードスロットを持ちデータの保存が可能です。
SDカードでシステムのアップグレードにも対応します。


Hantek DSO5102P デジタルオシロスコープ 100MHz 1Gs 2CH 7インチ TFT液晶 8ビット 4nS/div-80S/div



サンプルレート
サンプリングレートレンジ 1GSa/s
同等サンプルレート 25GSa/s
取得モード
ノーマル ノーマルデータのみ
ピーク検出 高周波、ランダム不具合キャプチャー
平均 波形平均、選択可能 4,8,16,32,64,128
入力
入力カップリング AC, DC, GND
入力インピーダンス 1MΩ±2% ‖20pF±3pF
プローブ減衰 1X, 10X
対応プローブ減衰ファクター 1X, 10X, 100X, 1000X
最大入力電圧 CAT I & CAT II: 300VRMS (10×)
CAT III: 150VRMS(1×);
インストールカテゴリー II:
3MHz以上で100kHz〜13VピークACより20dB / decadeでディレーティングしてください。
非正弦波形の場合、ピーク値は450V未満でなければなりません。
300Vを超えるエクスカーションは、100ms未満の時間である必要があります。
AC結合によって除去されるすべてのDC成分を含むRMS信号レベルは300Vに制限する必要があります。
これらの値を超えると、オシロスコープが損傷することがあります。
水平
サンプルレートレンジ 1GS/s
波形補間 1(sin x)/x
レコード長 40K
SEC/DIV範囲 4ns/div 〜 40s/div
サンプルレート&ディレイ時間精度 ±50ppm(1ms以上の時間間隔で)
ポジション範囲 20ns/div 〜 80us/div; (-8div x s/div) 〜 40ms
200us/div 〜 40s/div; (-8div x s/div) 〜 400s
デルタ時間測定精度(フルバンド幅) シングルショット, ノーマルモード: ± (1 サンプルインターバル +100ppm × リーディング + 0.6ns);>16 アベレージ:± (1 サンプルインターバル + 100ppm × リーディング + 0.4ns);サンプルインターバル = s/div ÷ 200
垂直
垂直解像度 8ビット解像度, 全てのチャネルを連続的にサンプリング
ポジション範囲 2mV/div 〜 10V/div
バンド幅 100MHz
BNCでの時間 3.5ns
ノーマル及び平均モードでのアナログバンド幅(BNCもしくはプローブとともに、DCカップル) 2mV/div 〜 20mV/div, ±400mV; 50mV/div 〜 200mV/div, ±1V
500mV/div 〜 2V/div, ±40V; 5V/div, ±50V
計算 +, -, *, /, FFT
FFT Windows: ハニング, フラトップ, 長方形, バートレット, ブラックマン; 1024サンプルポイント
バンド幅リミット 20MHz
低周波数レスポンス(-3db) BNCで10Hz以下
DCゲイン精度 ±3% ノーマルもしくはアベレージ捕捉モード, 5V/div 〜 10mV/div
±4% ノーマルもしくはアベレージ捕捉モード, 5mV/div 〜 2mV/div
DC測定精度(アベレージ捕捉モード) 垂直変位がゼロでN ≥16の時、± (3% × リーディング + 0.1div + 1mV) 、 10mV/div もしくはそれ以上がが選択された場合のみ。
垂直変位がゼロでなはく、N ≥16の時、± [3% × (リーディング + 垂直ポジション) + 1% の垂直ポジション + 0.2div]; 2mV/div 〜 200mV/divからの設定で2mVを加える; 200mV/div 〜 5V/divからの設定で50mVを加える
電圧測定の再現性(アベレージ捕捉モード) 同じセットアップと周囲条件で取得された≧16波形の任意の2つの平均間のデルタボルト
トリガーシステム
トリガータイプ エッジ、ビデオ、パルス、スロープ、オーバータイム、オルタナティブ
トリガーソース CH1、CH2、EXT、EXT/5、ACライン
トリガーモード 自動、ノーマル、シングル
カップリングタイプ DC、AC、ノイズ除去、HF除去、LF除去
トリガー感度
(エッジトリガータイプ)
DC(CH1,CH2):
1div DC〜10MHz; 1.5div 10MHz〜100MHz; 2div 100MHz〜フル
DC(EXT):
200mV DC〜100MHz; 350mV 100MHz〜200MHz
DC(EXT/5):
1V DC〜100MHz;1.75V 100MHz〜200MHz
AC: 10Hz以下の信号を減衰させる
HF除去: 80kHz以上の信号を減衰させる
LF除去: 周波数150kHz以上ではDCカップルリミットと同じ、150kHz以下の信号を減衰させる
トリガーレベルレンジ:
CH1/CH2: スクリーンの中心から±8 ディビジョン
EXT: ±1.2V;
EXT/5:±6V
トリガ・レベル精度(標準)
精度は立ち上がり時間と立ち下がり時間が20ns以上の信号の精度
CH1/CH2: 0.2div × volts/div スクリーンの中心から±4 ディビジョン以内
EXT: ± (6% 設定 + 40mV)
EXT/5: ± (6% 設定 + 200mV)
レベルを50%(標準)に設定 50Hz以上の入力信号で動作
ビデオトリガー
ビデオトリガータイプ CH1, CH2: 2ディビジョン ピークトゥピーク振幅
EXT: 400mV
EXT/5: 2V
ホールドオフ範囲 100ns ~ 10s
パルス幅トリガー
パルス幅トリガーモード  (< , >, = , or ≠)の時トリガー。ポジティブ及びネガティブパルス
パルス幅トリガーポイント 等しい:オシロスコープは、パルスの末尾エッジがトリガレベルを横切るとトリガーします。
等しくない:パルスが指定された幅より狭い場合、トリガーポイントは末尾エッジです。 それ以外の場合、オシロスコープはパルスがパルス幅として指定された時間より長く続くとトリガします。
より小さい:トリガポイントが末尾エッジです。
より大きい(オーバータイムトリガとも呼ばれます):オシロスコープは、パルスがパルス幅として指定された時間より長く続くとトリガします。
パルス幅範囲 20ns ~ 10s
スロープトリガー
スロープトリガーモード  (< , >, = , or ≠)の時トリガー。ポジティブ及びネガティブスロープ
スロープトリガーポイント 等しい:オシロスコープは、波形スロープが設定したスロープと等しい時にトリガーします。
等しくない:オシロスコープは、波形スロープが設定したスロープと等しくない時にトリガーします。
より小さい:オシロスコープは、波形スロープが設定したスロープ未満の時にトリガーします。
より大きい:オシロスコープは、波形スロープが設定したスロープより大きい時にトリガーします。
時間範囲 20ns ~ 10s
オーバータイムトリガー
オーバータイムトリガーモード 上昇エッジもしくは下降エッジ
時間範囲 20ns ~ 10s
オルタナティブトリガー
CH1トリガー 内部トリガー エッジ, パルス幅, ビデオ, スロープ
CH2トリガー 内部トリガー エッジ, パルス幅, ビデオ, スロープ
トリガー周波数カウンター
読み出し解像度 6桁
精度(標準) ±30ppm (全ての周波数参照エラーと±1カウントエラーを含む)
周波数範囲 ACカップル、最小4Hzから定格帯域幅まで
シグナルソース パルス幅またはエッジトリガーモード:使用可能な全てのトリガソース
周波数カウンタは、実行状態の変更やシングルショットイベントの捕捉が完了してオシロスコープの捕捉が一時停止した場合を含め、常にトリガソースを測定します。
パルス幅トリガーモード:オシロスコープは、<モードに設定され、幅が比較的短い時間に設定されている場合、PWMパルス列内の狭いパルスなど、トリガ可能なイベントと見なされる1秒の測定ウィンドウ内でかなりの大きさのパルスをカウントします。<br>エッジトリガーモード:オシロスコープは、十分な大きさと正しい極性のすべてのエッジをカウントします。<br>ビデオトリガーモード:周波数カウンターが機能しません。
測定
カーソル測定 カーソル間の電圧差:△V
カーソル間の時間差:△T
ΔT(ヘルツ単位)の逆数(1 /ΔT)
自動測定 周波数, ピリオド, ミーン, Pk-Pk, Cycli RMS, 最小, 最大, 上昇時間, 下降時間,+パルス幅, -ぱるすはば, ディレイ1-2上昇, ディレイ1-2下降, +デューティー, -デューティー, Vbase, Vtop, Vmid,Vamp, オーバーシュート, プレシュート, ピリオドミーン, ピリオドRMS, FOVシュート, RPREシュート, BWIDTH,FRF, FFR, LRR, LRF, LFR, LFF
シグナルソースモード
波形インピーダンス DC-25MHz
サンプルレート 200MHzDDS
出力波形 任意波/矩形波/正弦波/三角波/台形波/パルス波/DC
周波数分解能 0.1%
波形深度 2KSa
垂直分解能 12ビット
周波数安定度 <30ppm
周波数レンジ -3.5V~+3.5V
出力インピーダンス 50Ω
出力電流 50mA Ipeak=100mA
システムBW 25M
高調波歪み -50dBc(1KHz),-40dBc(10KHz)
ディスプレイ
ディスプレイタイプ 7インチ 64000色 TFT液晶
解像度 800 x 480
コントラスト 16段階
プローブ補償器出力
出力電圧(標準) 1MΩ以上の負荷に約5Vpp
周波数(標準) 1kHz
電源
供給電圧 100-120VACRMS(±10%), 45Hz to 440Hz, CATII
120-240VACRMS(±10%), 45Hz to 66Hz, CATII
消費電力 30W未満
ヒューズ 2A, Tレーティング, 250V
環境
温度 動作時: 0℃ 〜 50℃
非動作時: -40℃ 〜 +71℃
冷却 対流
湿度 +40℃以下で90%以下
+41℃ 〜 50℃で60%以下
プローブモデル PP-80/150/200
内容物 本体
プローブ x 2
電源ケーブル
USBケーブル
BNC to BNCワイヤー
CD
説明書(英語)
サイズ 31.5 x 12 x 15cm
重量 2.06Kg
