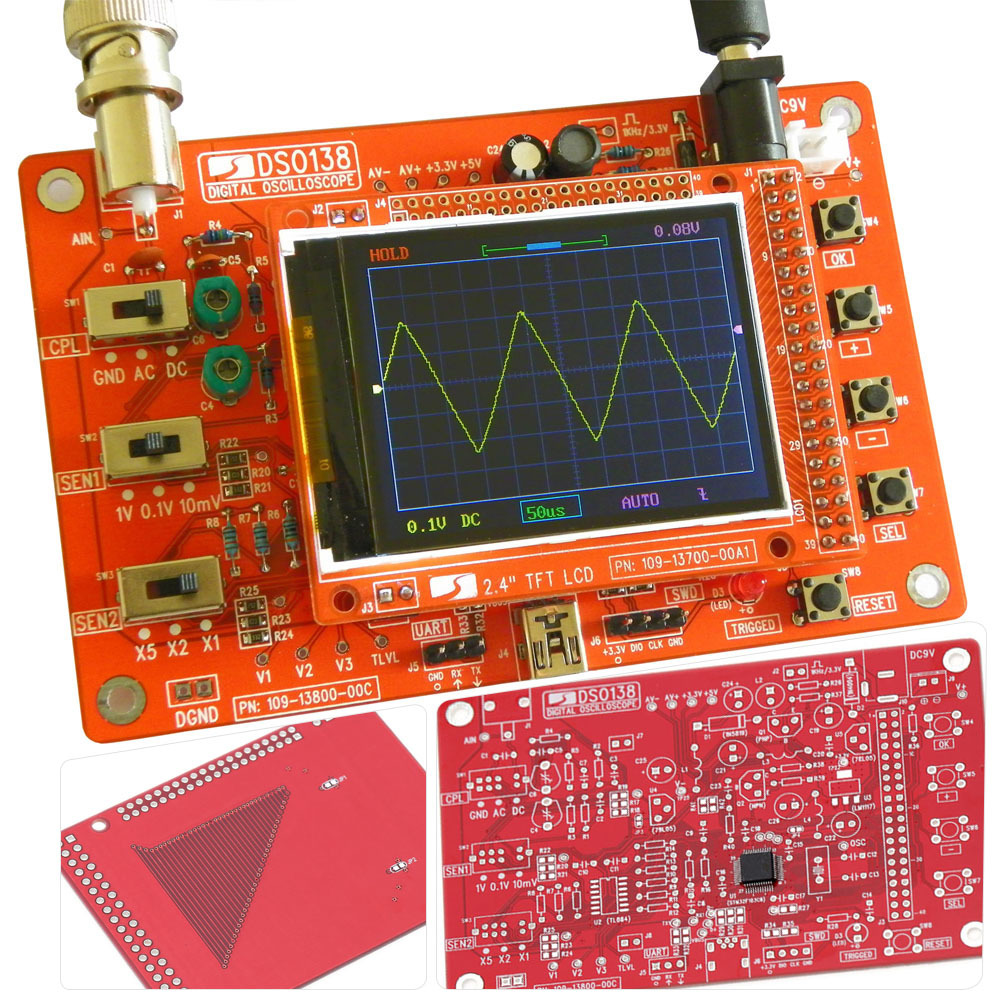

DSO138 2.4インチ TFT液晶スクリーン デジタルオシロスコープ自作キット

自作オシロスコープ


DSO138デジタルオシロスコープキットは、ARMのCortex-M3プロセッサと2.4インチのTFT液晶画面とを採用し、ARMテスト開発ボードとして使用することができます。
回路操作などにおいて信頼性が高く、扱いやすい製品です。


このキットに基づいて、ミリボルとメーターやデータロガーなどの二次開発をすることができます。


周波数、周期、パルス幅、デューティ比、最大/最小/平均/ピーク-ピーク/仮想値を波形でデジタルディスプレイに表示します。

レギュラー&ワンショットモードで自動的に一瞬の波形のキャプチャーも簡単にできます。
上昇、下降エッジを起こすことが可能です。
以前のトリガ波形を見ることもできます(ネガティブディレイ)。
いつでもHOLD機能で波形をストップ(固定)させることができます。
1Hz/3.3V矩形波試験信号源。

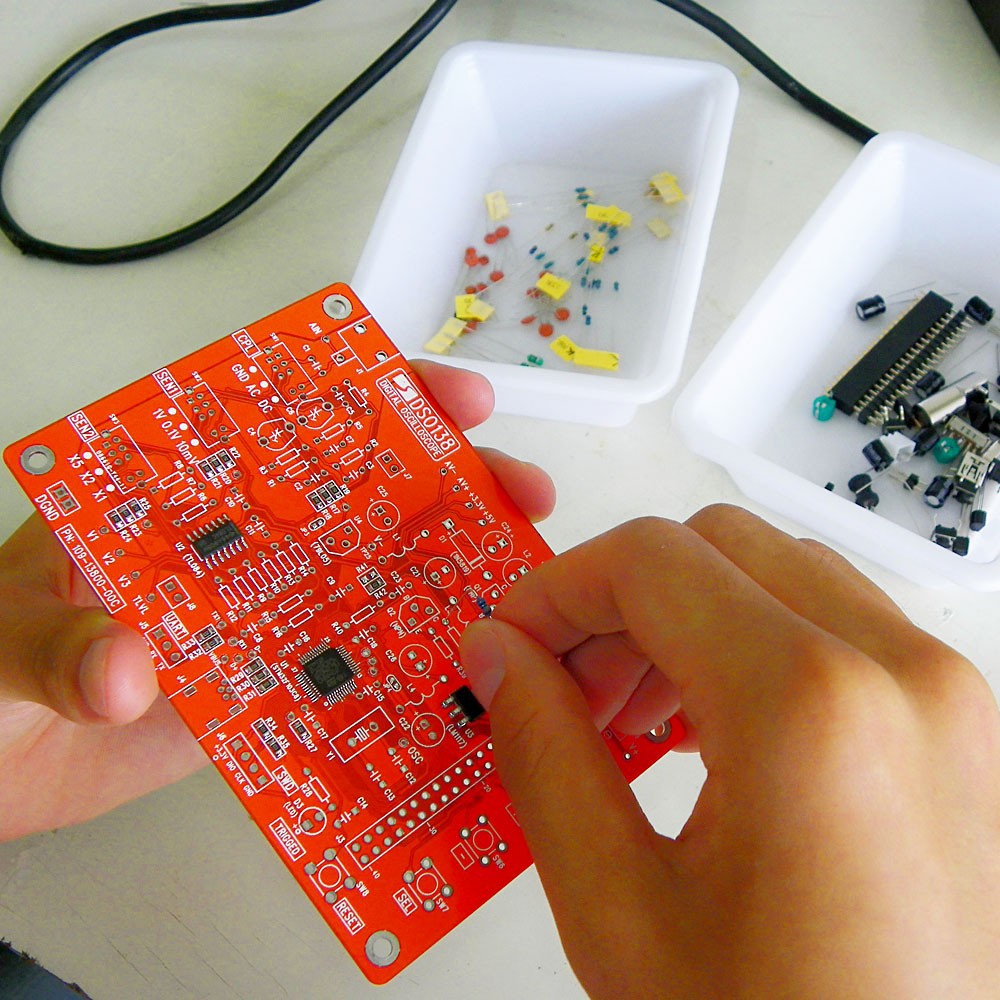

※キットの組み立てはある程度の電気工作の知識と経験が必要です。


リアルタイムサンプルレート 最大 1MSa/s
分解能 12Bit
サンプリングバッファー深度 1024 bytes
アナログ帯域 0~200KHz
垂直感度 10mV/div~ 5V/div
入力インピーダンス 1MΩ
最大入力電圧 50Vpp (1: 1 プローブ), 400Vpp (10: 1 プローブ)
カップリングモード DC / AC / GND
水平時間軸幅 10μs / Div - 50s / Div
トリガー 自動、通常、単発
トリガー位置 50%
電源 9V DC
内容物 本体
プローブ
スクリーンサイズ 5.2 x 4.0 cm
サイズ 11.7 x 7.6 x 1.5 cm
重量 70g(プローブを除く)
125g(キット1式)

DSO138 2.4インチ TFT デジタルオシロスコープ自作キット
DSO138 2.4インチ TFT デジタルオシロスコープ自作キット
DSO138 2.4インチ TFT デジタルオシロスコープ自作キット
DSO138 2.4インチ TFT デジタルオシロスコープ自作キット
DSO138 2.4インチ TFT デジタルオシロスコープ自作キット
DSO138 2.4インチ TFT デジタルオシロスコープ自作キット
DSO138 2.4インチ TFT デジタルオシロスコープ自作キット
